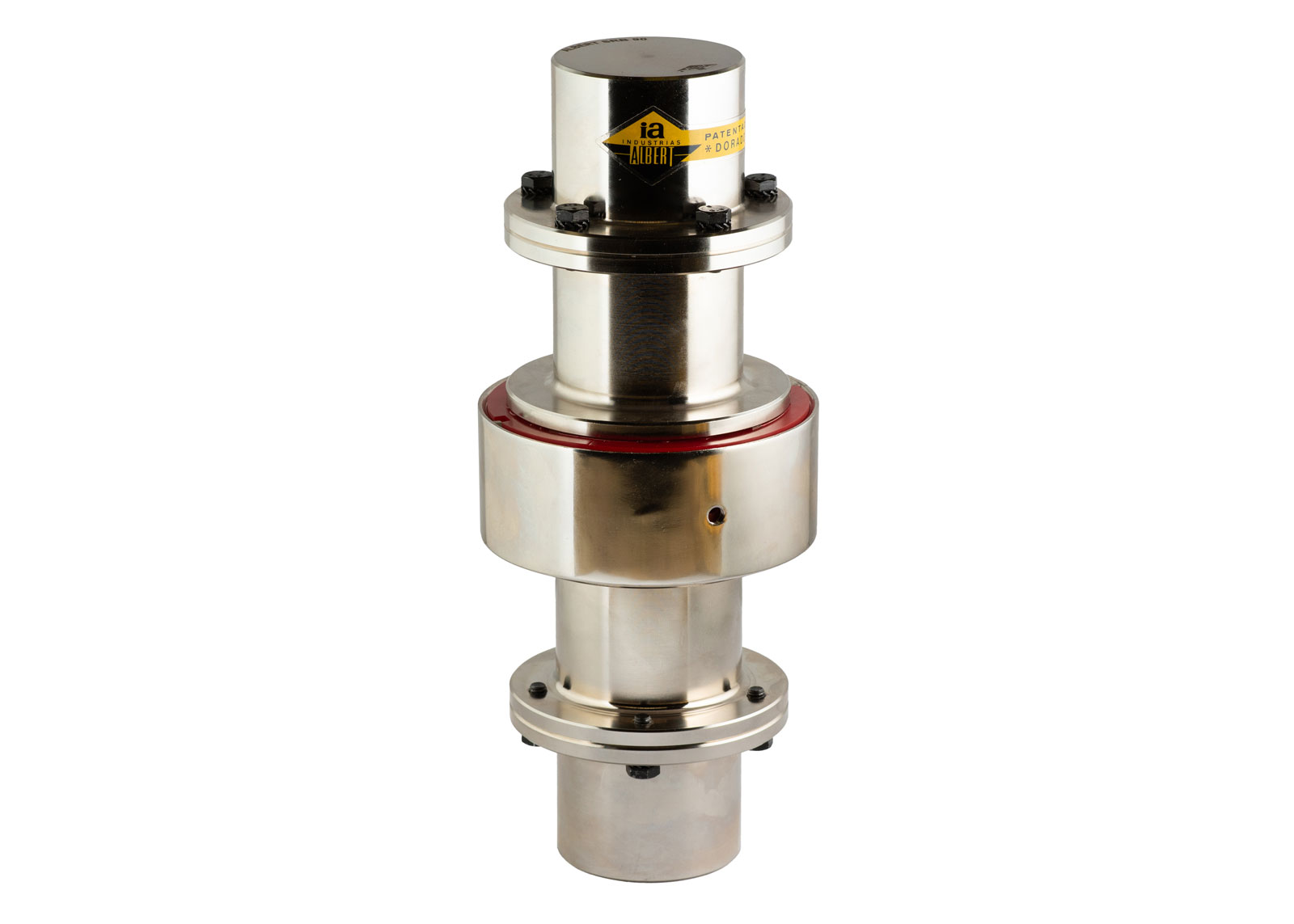

ACOPLAMIENTOS FLEXIBLES DE ACERO FORJADO

SERIE XSRB

0-3.000 Nm

DESCRIPCIÓN

Acoplamientos de garras, flexibles a la torsión con un diseño compacto y ligero. El acero forjado garantiza una larga vida útil, así como un magnífico comportamiento.
Los acoplamientos cuentan con un tratamiento superficial de níquel, que aporta protección frente a la corrosión.
Para un mismo tamaño de estrella, todas las Series son combinables entre sí ofreciendo una gran versatilidad para cualquier aplicación.

CARACTERÍSTICAS

Acoplamiento flexible a la torsión con distanciador para conectar ejes con separaciones grandes
Diseñado para desmontaje del lado motriz para mantenimiento sin necesidad de desplazar lado conducido
Disponibles varias longitudes de distanciador

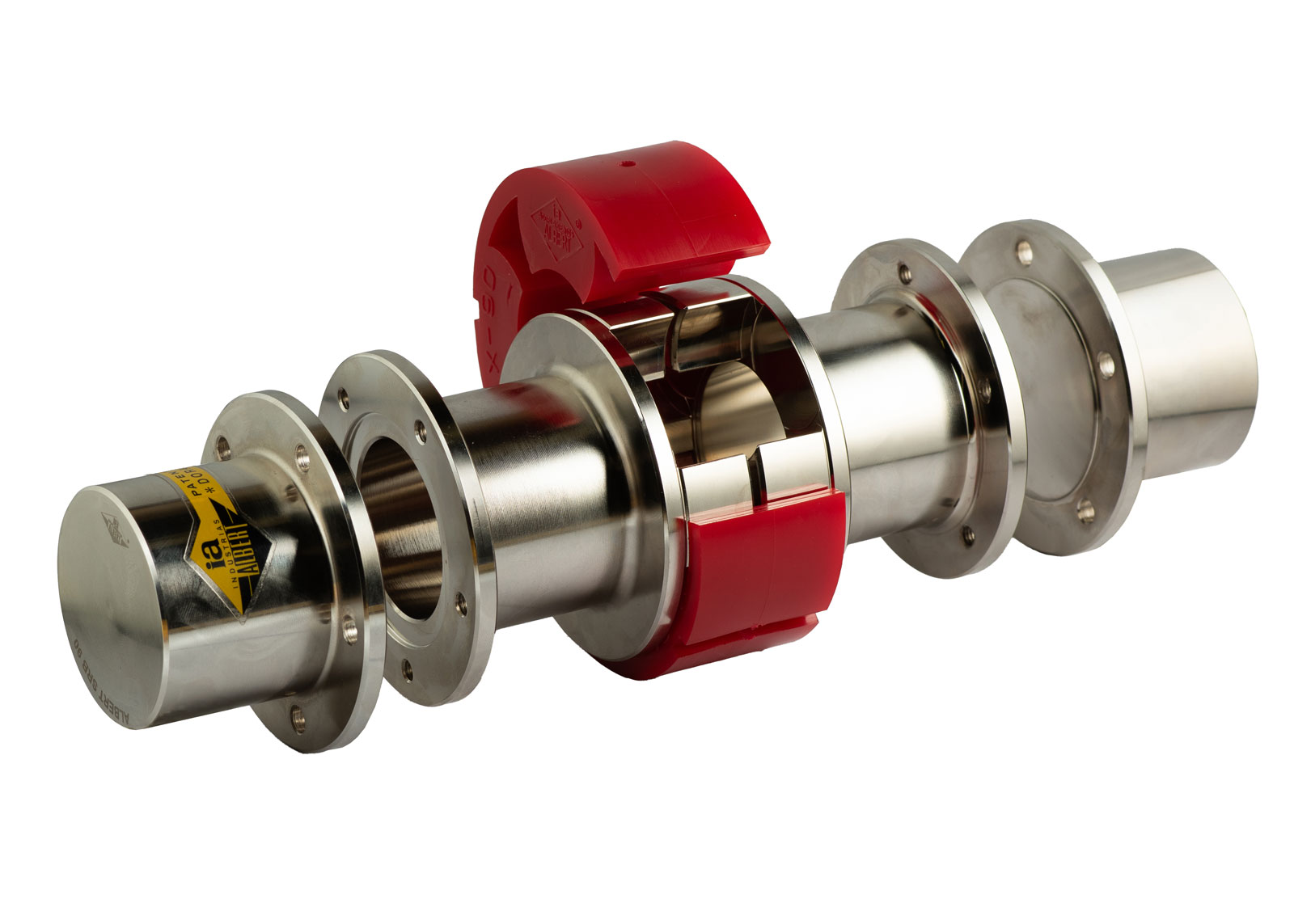

Estrella de montaje exterior, diseñada para un mantenimiento rápido y sencillo

FICHA TECNICA ACOPLAMIENTOS SERIE XSRB

Selección de acoplamientos para motores

Tabla de desalineaciones

ESPECIFICACIONES TÉCNICAS

Material: Acero Forjado
Tratamiento Superficial: Niquelado
Versión ATEX disponible: T4- Estrella Azul y T6-Resto de Estrellas
Posibilidad de mecanizar según plano

Ficha técnica completa de estrellas aquí

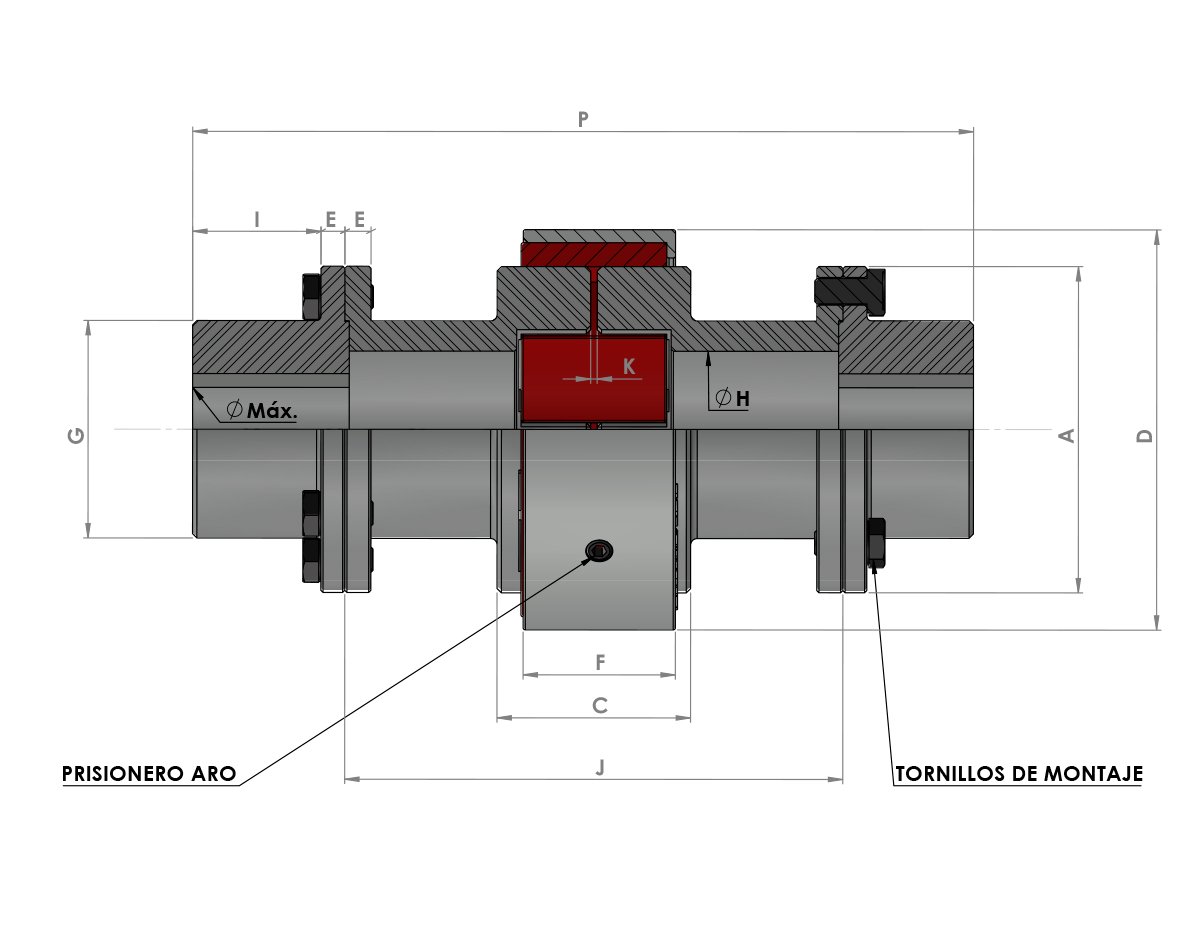

REFERENCIA	ESTRELLA A x B	MÁXIMO Ø EJES	ESTRELLA 92ºShA	MÁX R.P.M.	P	J	D	A	G	I	E	C	F	K	H	Nº tornillos	Par Apriete (Nm)	Peso (kg)
			PAR NOMINAL (Nm)
XSRB-75	X-75	38	130	7.000	201 241	115 155	92	75	50	37	5,5	45	35	2	36	5-M6	17	3,1
XSRB-90	X-90	45	270	6.000	224 264	119 159	108	90	60	46	6	54	43	2	46	5-M6	17	5,1 5,7
XSRB-120	X-120	60	600	4.500	261 301	120 160	142	120	80	60	10	61	45	2	55	5-M8	42	11,4 12,3
XSRB-150	X-150	75	1.350	3.500	348 288	167,5 207,5	175	150	100	78	12	82,5	60	2,5	75	6-M10	83	22,6 26,6
XSRB-200	X-200	100	3000	3.000	448 518	218 288	225	200	130	100	15	103	76	3	88	8-M12	125	48 53
