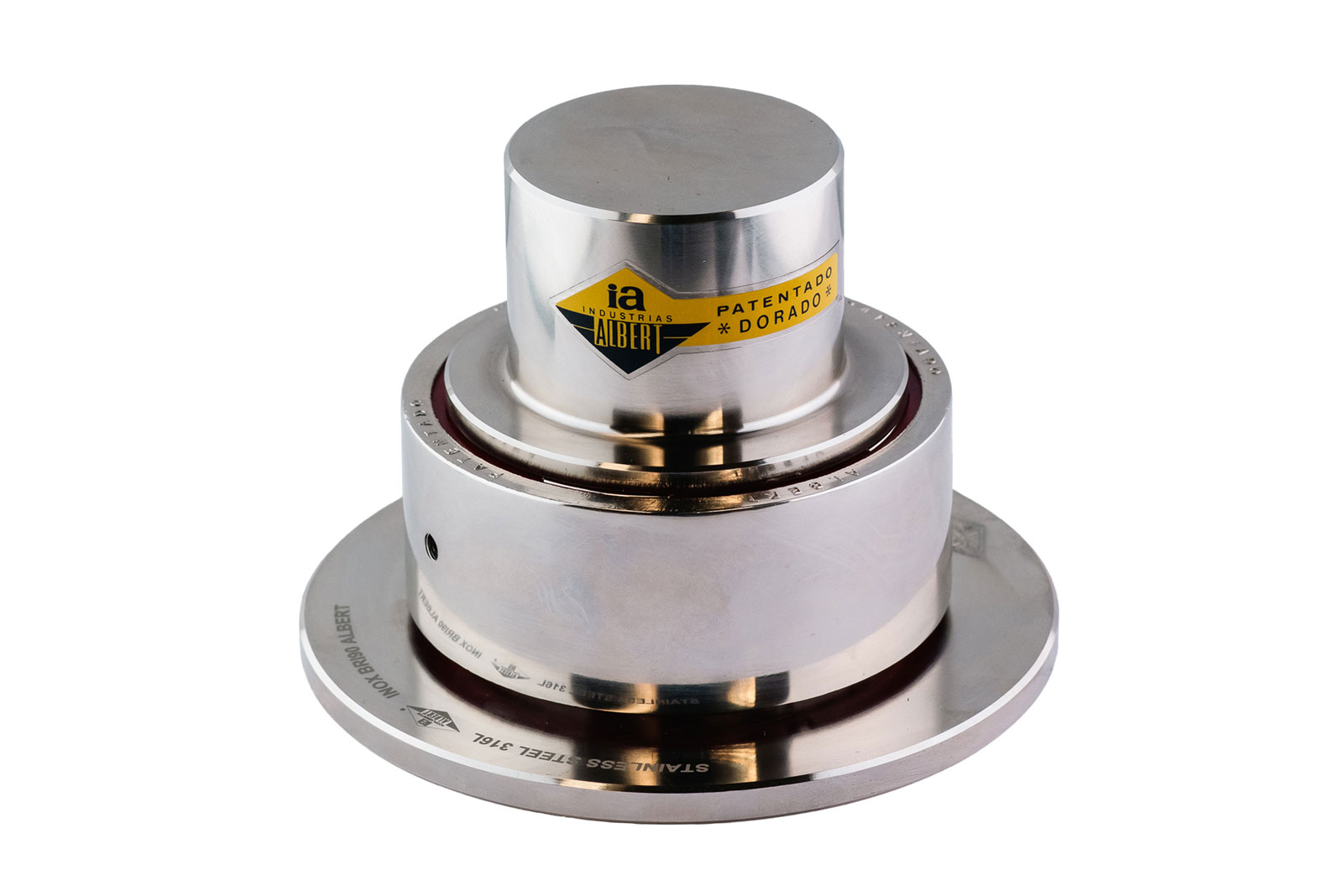

marzo 18, 2025ACOPLAMIENTOS FLEXIBLES DE ACERO INOXIDABLE
SERIE XBRI-INOX
0-3.000 Nm
DESCRIPCIÓN
- Serie de acoplamientos realizados en acero inoxidable de calidad 316-L.
- Para actividades que por sus altas exigencias, necesitan materiales que le aseguren resistencia extrema a la oxidación. Industria naval, alimentaria, química…
CARACTERÍSTICAS

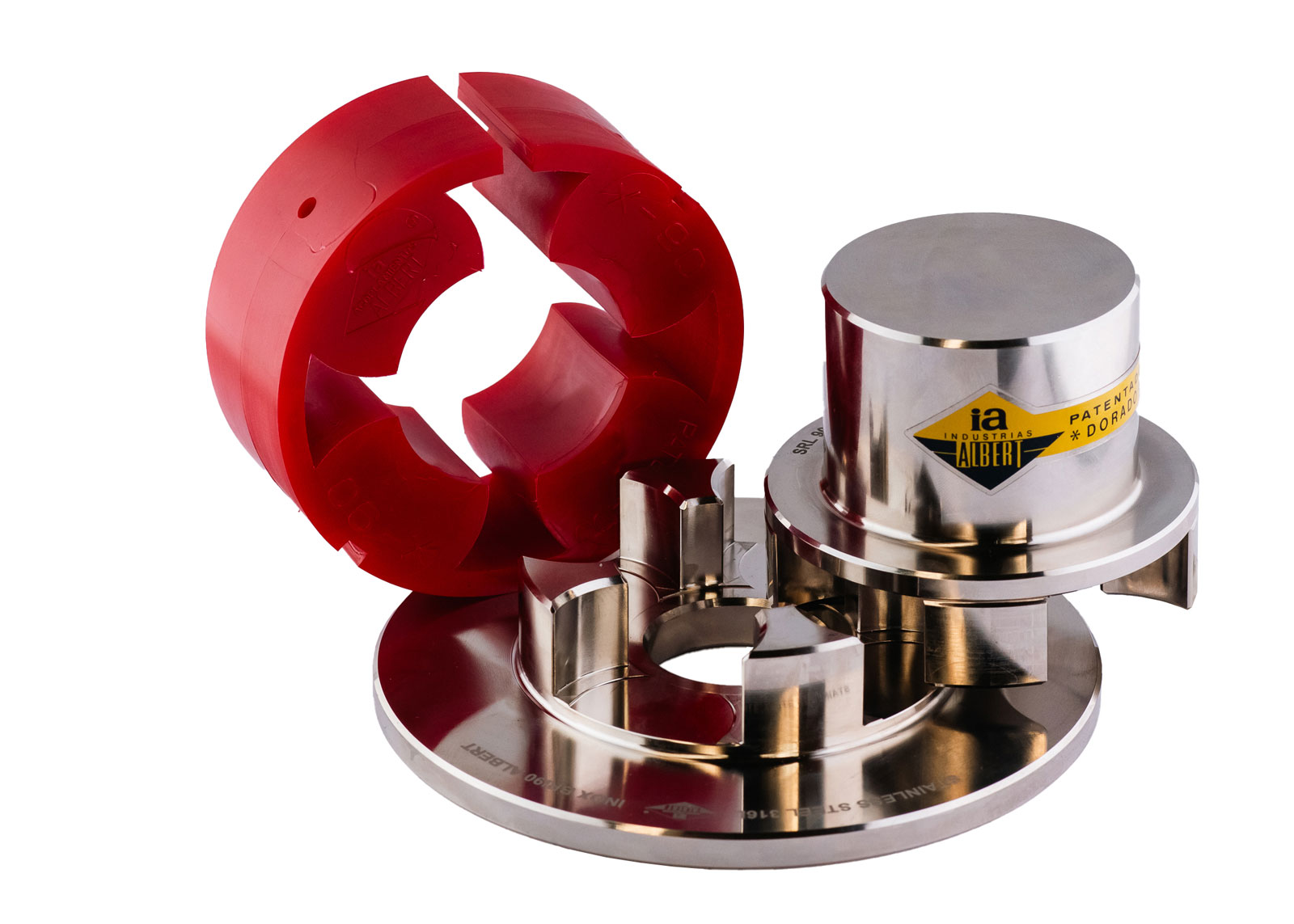

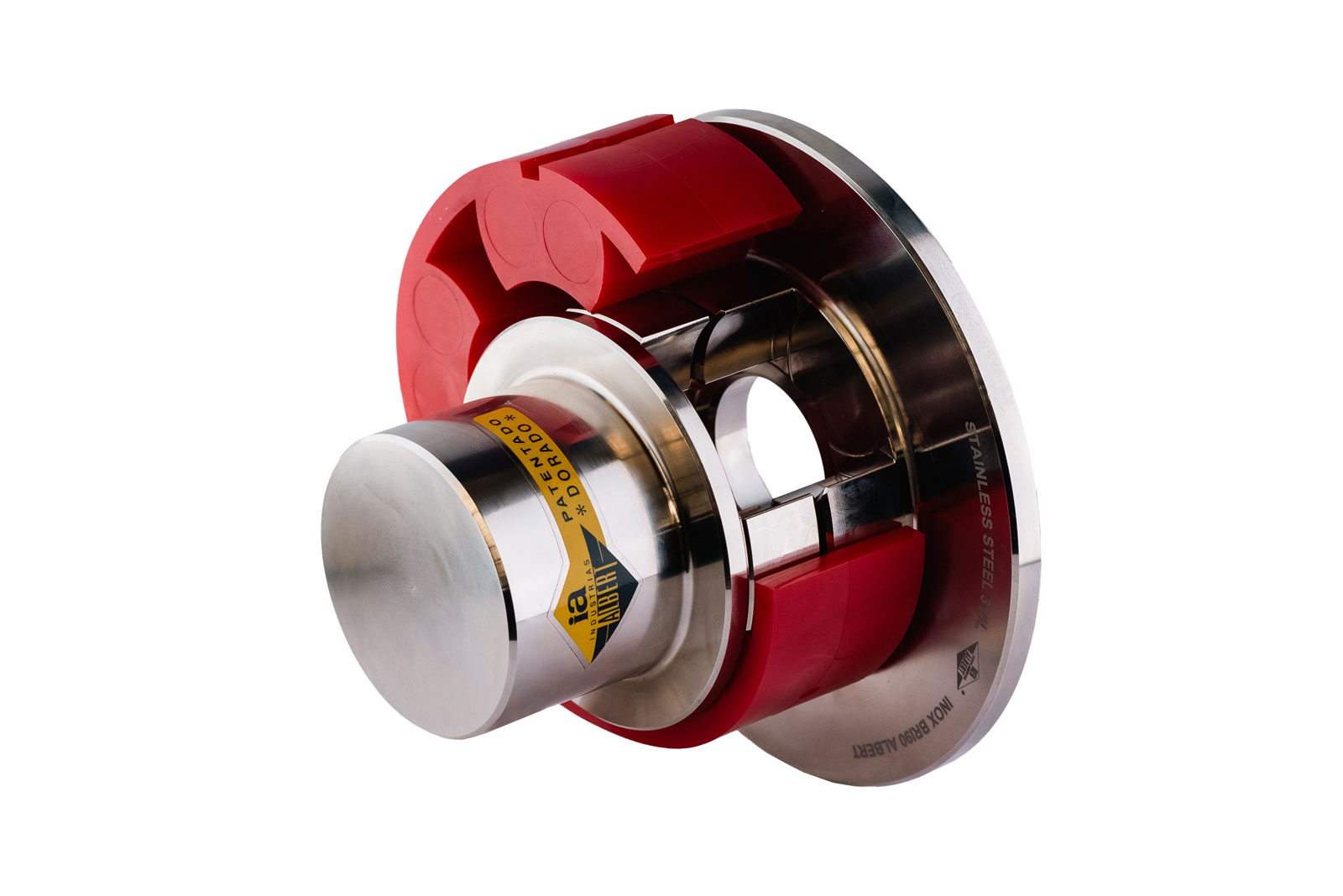

- Acoplamientos flexible a la torsión de estrella para conexión directa a Volantes de los motores
- Disponibles varios diámetros de brida
- Estrella de montaje exterior, diseñada para un mantenimiento rápido y sencillo
ESPECIFICACIONES TÉCNICAS
- Material: Acero Inoxidable 316L
- Versión ATEX disponible: T4- Estrella Azul y T6-Resto de Estrellas
- Posibilidad de mecanizar según plano
| PAR NOMINAL (Nm) | |||||||||||||

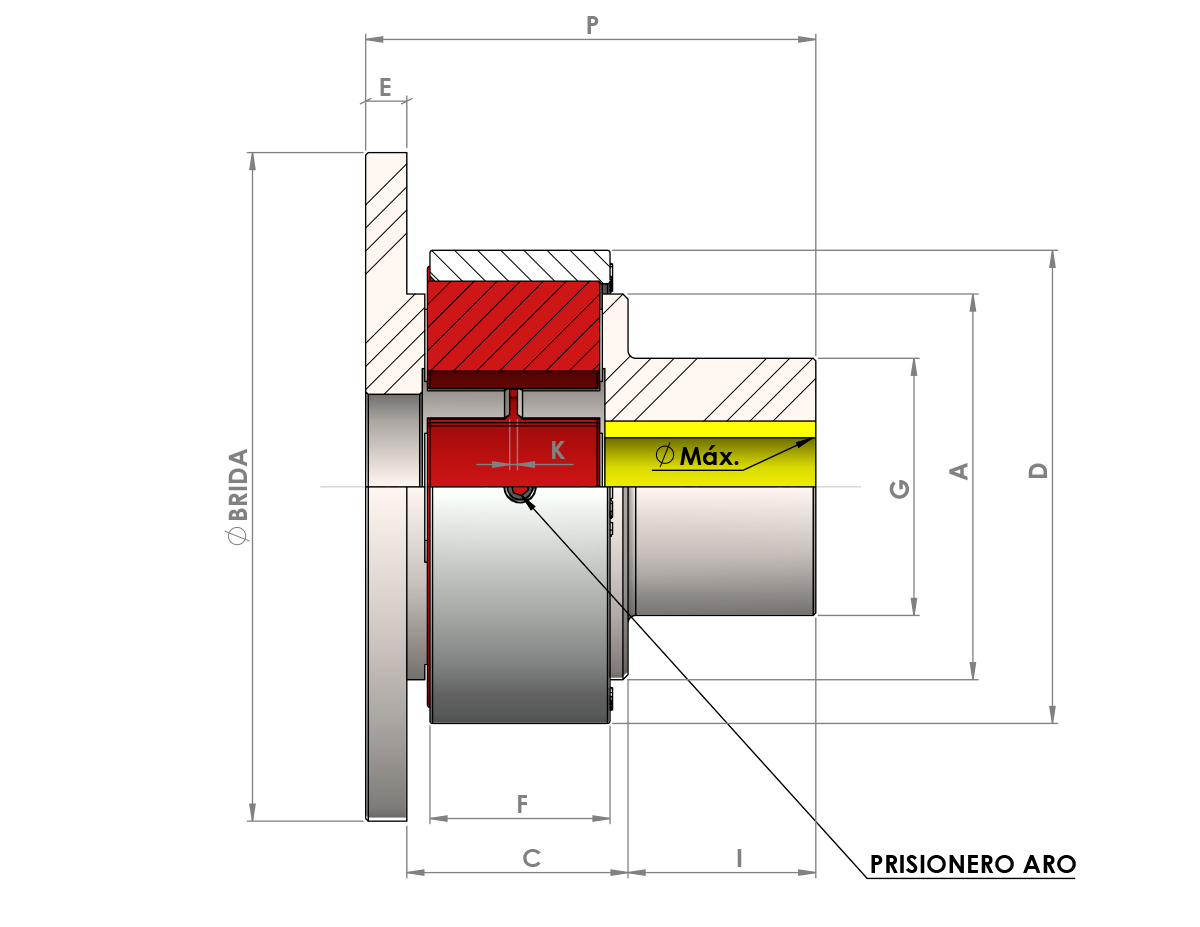

| REFERENCIA | ESTRELLA A x B | MÁXIMO Ø EJES | ESTRELLA 92ºShA | MÁX R.P.M. | Ø Brida | P | D | A | G | I | E | K | Peso (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| INOX XBRI-75 | X-75 | 38 | 130 | 7.000 | 130 150 170 |
88 | 92 | 75 | 50 | 36,1 | 8 | 2 | 2,2 2,5 2,8 |
| INOX XBRI-90 | X-90 | 50 | 270 | 6.000 | 130 170 200 |
106 | 108 | 90 | 65 | 46 | 8 | 2 | 3,8 4,1 4,6 |
| INOX XBRI-105 | X-105 | 55 | 400 | 5.500 | 180 210 250 |
120,5 | 125 | 125 | 72 | 53 | 12 | 2 | 6,5 7,4 7,9 |
| INOX XBRI-120 | X-120 | 60 | 600 | 4.500 | 200 250 300 |
133 | 142 | 142 | 80 | 60 | 14 | 2 | 8,9 10,9 13,4 |
| INOX XBRI-150 | X-150 | 75 | 1.350 | 3.500 | 230 280 350 |
171,5 | 175 | 175 | 100 | 80 | 15 | 2,5 | 15,7 17,2 22,2 |
| INOX XBRI-200/35 | X-150 | 100 | 3.000 | 3.500 | 300 350 400 |
211 | 225 | 225 | 130 | 100 | 16 | 3 | 29,5 33,5 38,8 |
