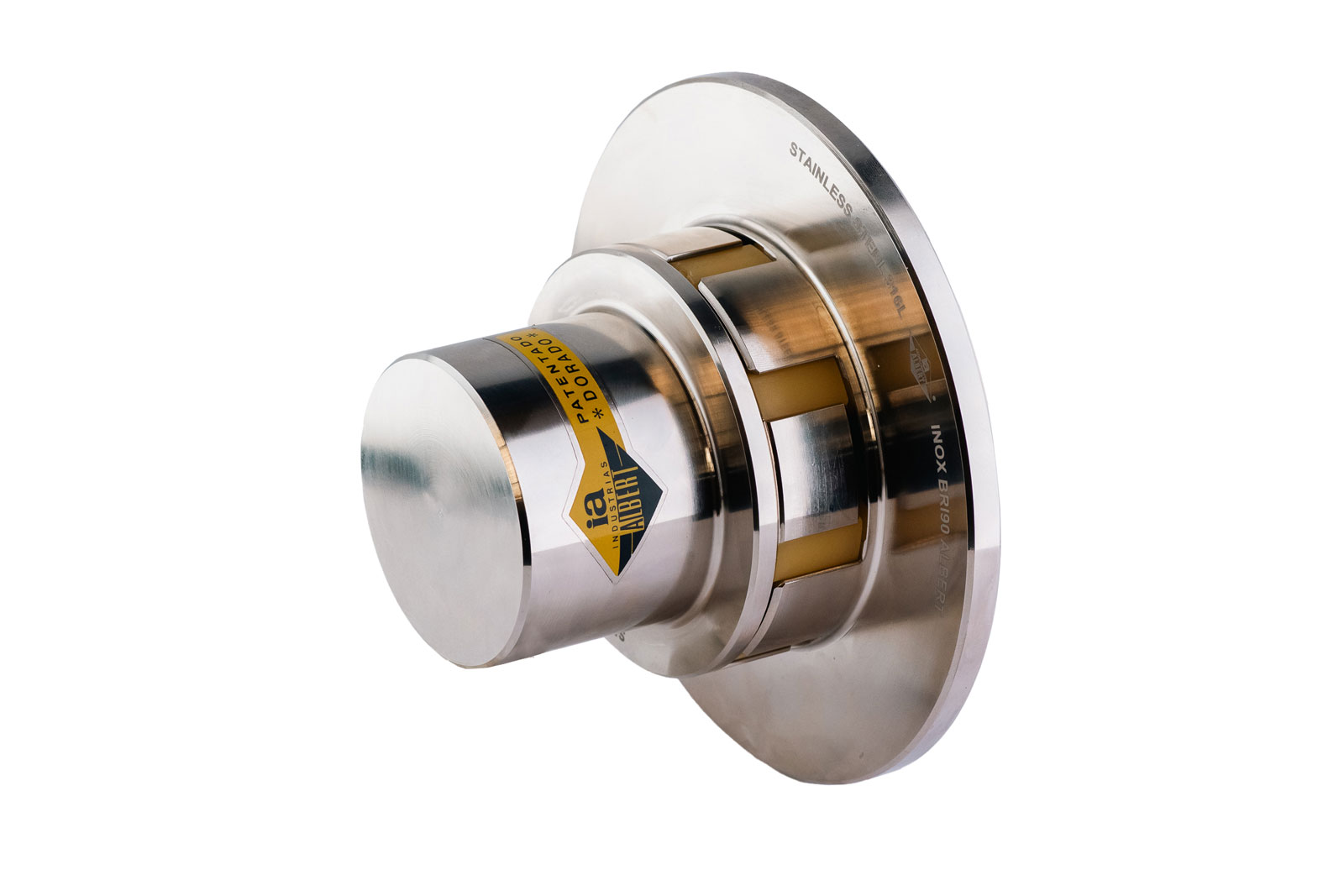

marzo 18, 2025ACOPLAMIENTOS FLEXIBLES ACERO INOXIDABLE
SERIE BRI-INOX
0-6.250 Nm
DESCRIPCIÓN
- Serie de acoplamientos realizados en acero inoxidable de calidad 316-L.
- Para actividades que por sus altas exigencias, necesitan materiales que le aseguren resistencia extrema a la oxidación. Industria naval, alimentaria, química…
CARACTERÍSTICAS

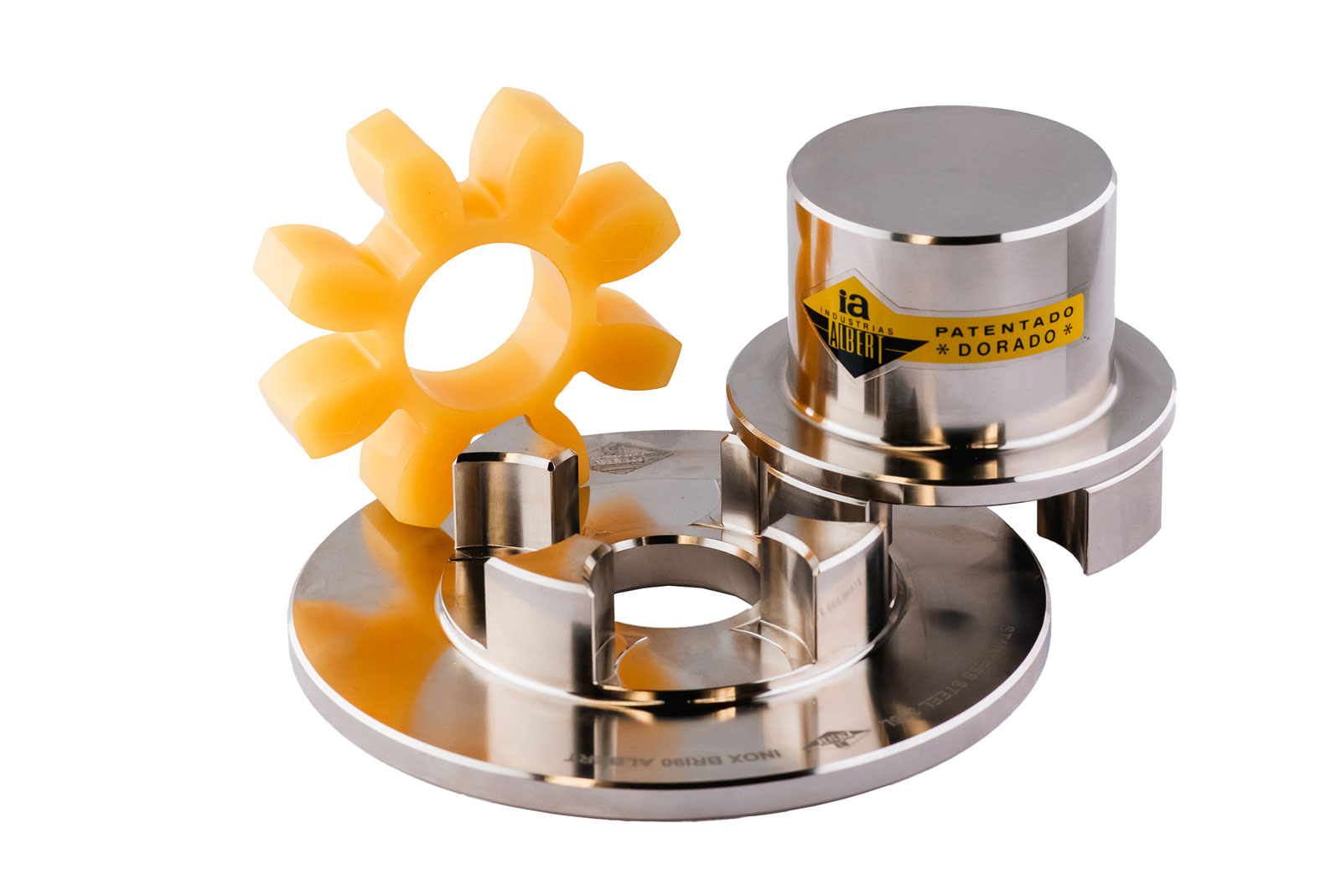

- Acoplamientos flexible a la torsión de estrella para conexión directa a Volantes de los motores
- Disponibles varios diámetros de brida
ESPECIFICACIONES TÉCNICAS
- Material: Acero Inoxidable 316L
- Versión ATEX disponible: T4- Estrella Azul y T6-Resto de Estrellas
- Posibilidad de mecanizar según plano

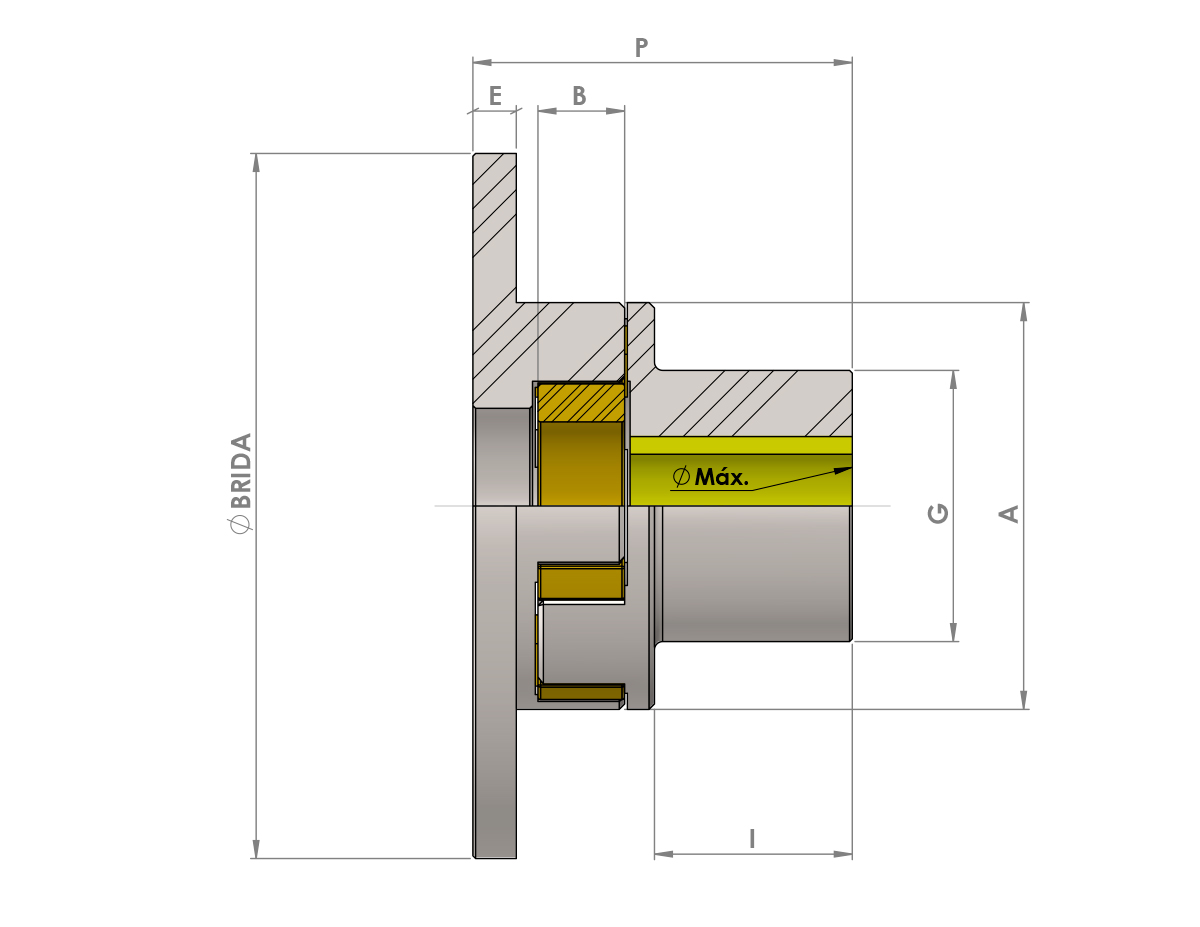

| PAR NOMINAL (Nm) | |||||||||||||||
| REFERENCIA | ESTRELLA A x B | MÁXIMO Ø EJES | ESTRELLA 85º ShA | ESTRELLA 90º ShA | ESTRELLA 92º ShA | ESTRELLA 96º ShA | ESTRELLA 98º ShA | ESTRELLA 64º ShD | R.P.M MÁX | Ø Brida | P | G | I | E | PESO (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| INOX BRI-75 | 75x16 | 38 | 80 | 80 | 100 | - | 170 | 210 | 8.000 | 130 150 170 |
70 | 50 | 36,5 | 8 | 1,7 2 2,3 |
| INOX BRI-90 | 90x20 | 50 | 160 | 160 | 210 | - | 370 | 460 | 6.500 | 150 170 200 |
84 | 65 | 46 | 8 | 2,9 3,2 3,7 |
| INOX BRI-105 | 105x20 | 55 | 270 | 270 | 310 | - | 525 | 650 | 5.500 | 180 210 250 |
97,5 | 72 | 53 | 12 | 5,2 6,1 6,6 |
| INOX BRI-120 | 120x20 | 60 | 400 | 400 | 420 | - | 695 | 860 | 5.000 | 200 250 300 |
110 | 80 | 60 | 14 | 7,5 9,5 12 |
| INOX BRI-150 | 150x28 | 75 | 900 | 900 | 1.050 | - | 1.575 | 1.950 | 3.500 | 230 280 350 |
141 | 100 | 80 | 15 | 13 15,5 19,5 |
| INOX BRI-200/35 | 200x35 | 100 | 1.900 | 1.900 | 2.400 | - | 3.600 | 4.500 | 2.500 | 300 350 400 |
173 | 130 | 100 | 16 | 27 31 36 |
| INOX BRI-245 | 245x40 | 130 | 4.890 | 4.890 | 5.000 | 6.250 | - | - | 1.500 | 305 365 500 |
220 | 170 | 130 | 20 | 48 53 67 |
FICHA TÉCNICA
ESPECIFICACIONES TÉCNICAS
CERTIFICACIONES
ISO 9001
CERTIFICACIONES
ATEX
