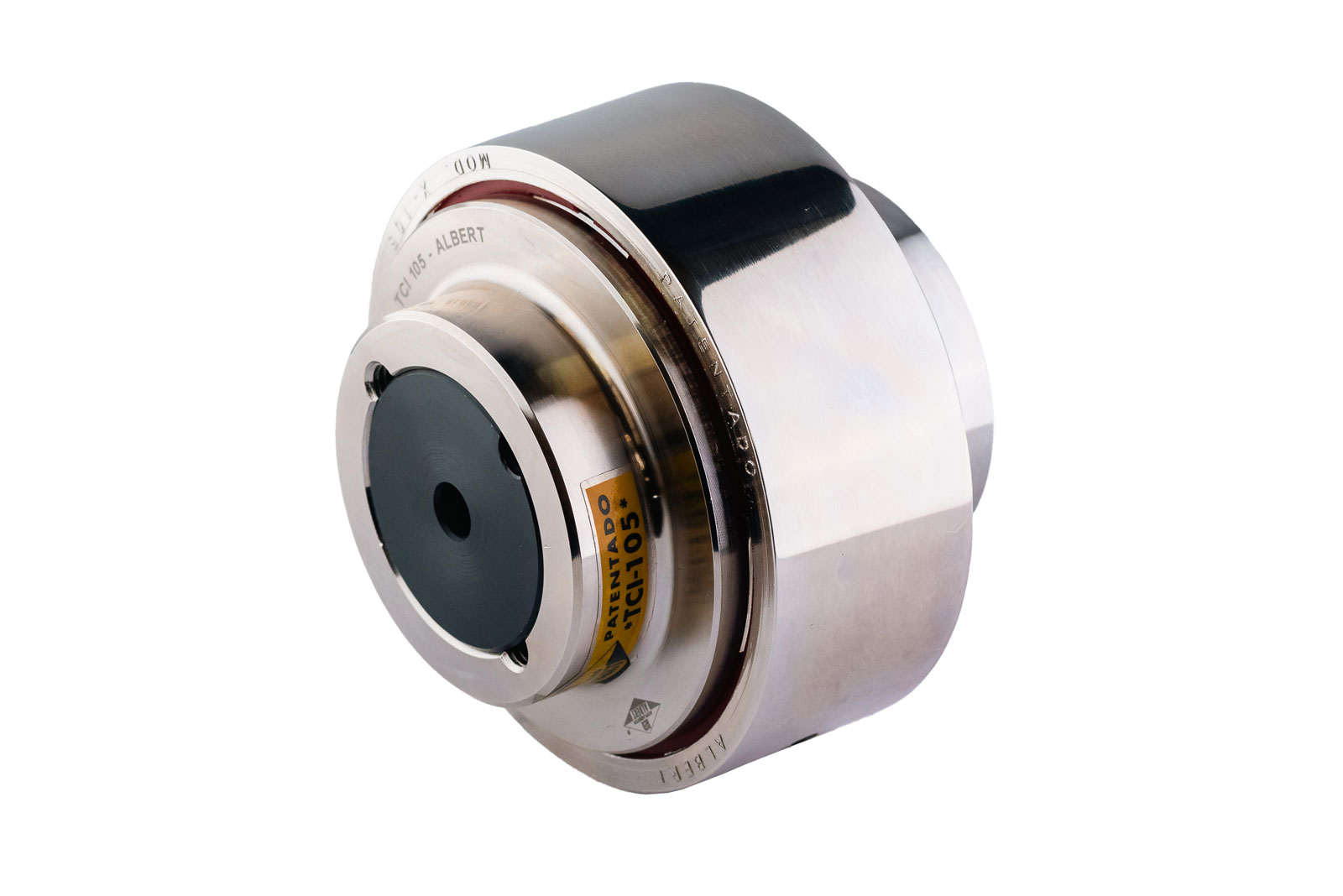

junio 19, 2025ACOPLAMIENTOS FLEXIBLES DE ACERO FORJADO
SERIE XTC
0-3.000 Nm
DESCRIPCIÓN
- Acoplamientos de garras, flexibles a la torsión con un diseño compacto y ligero. El acero forjado garantiza una larga vida útil, así como un magnífico comportamiento.
- Los acoplamientos cuentan con un tratamiento superficial de níquel, que aporta protección frente a la corrosión.
- Para un mismo tamaño de estrella, todas las Series son combinables entre sí ofreciendo una gran versatilidad para cualquier aplicación.
CARACTERÍSTICAS
- Acoplamientos de estrella flexibles a la torsión para Taper Lock

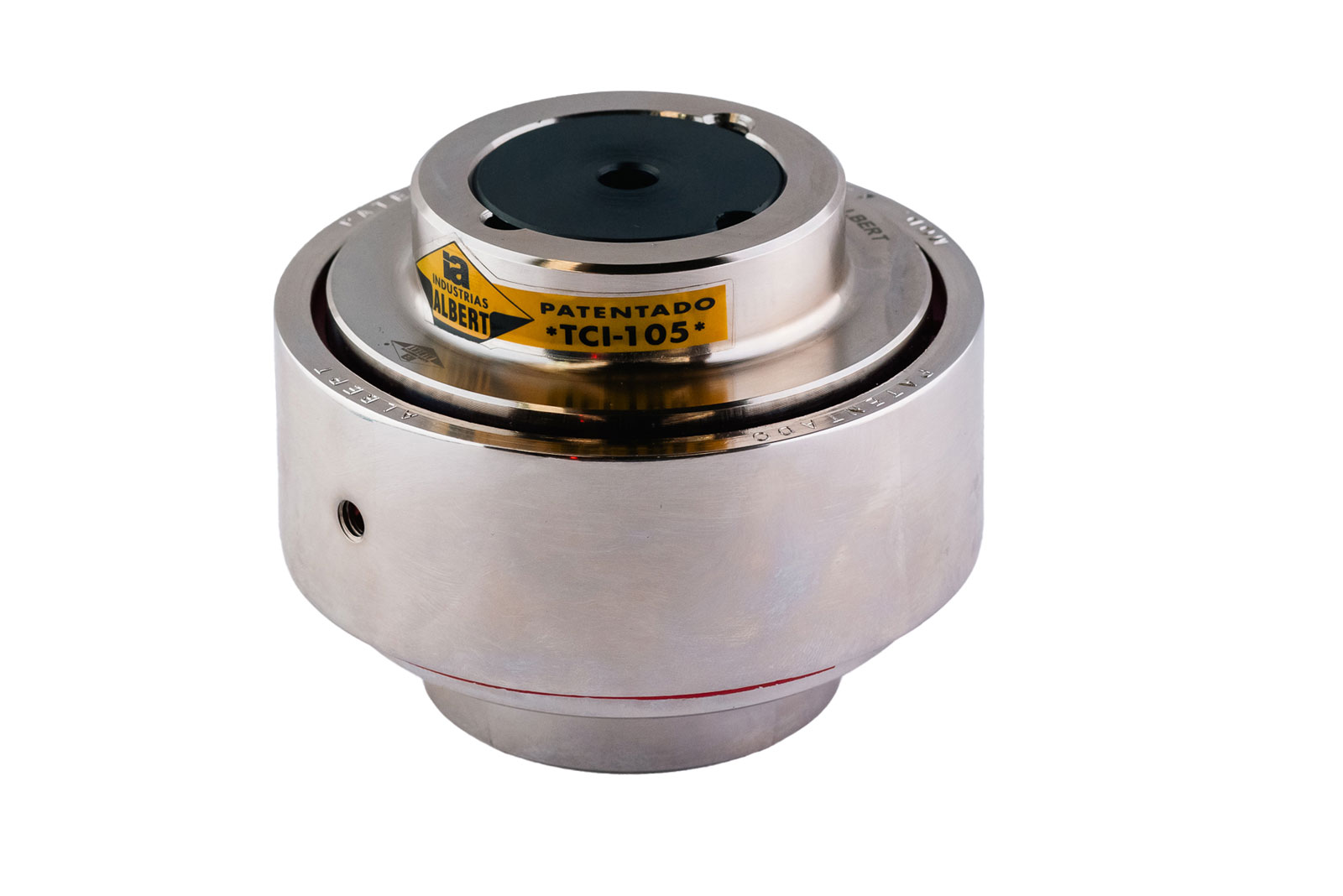

- Disponible fijación de Taper Lock por la parte interna (TCI) o externa del acoplamiento (TC)

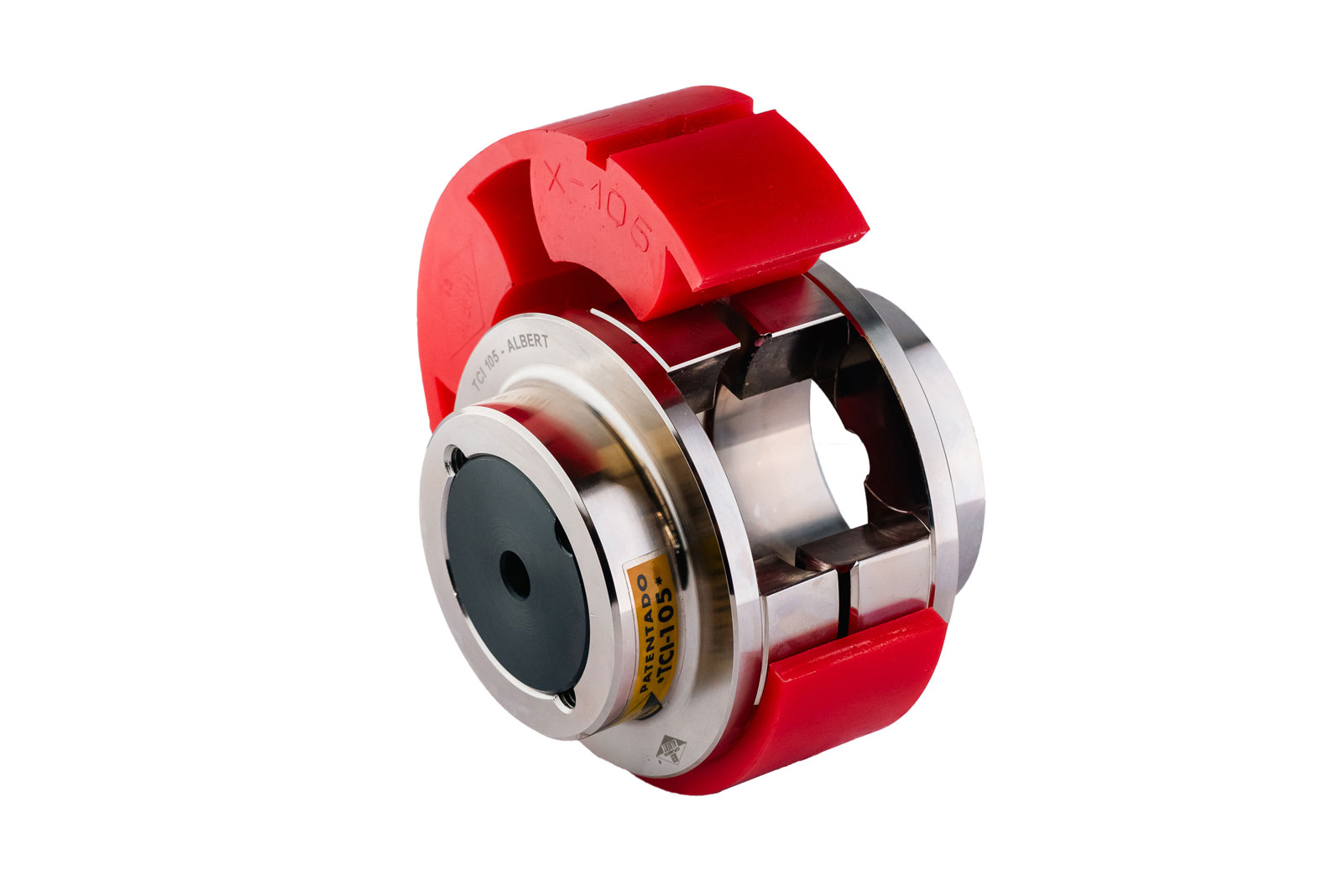

- Estrella de montaje exterior, diseñada para un mantenimiento rápido y sencillo
ESPECIFICACIONES TÉCNICAS
- Material: Acero Forjado
- Tratamiento Superficial: Niquelado
- Versión ATEX disponible: T4- Estrella Azul y T6-Resto de Estrellas
- Posibilidad de mecanizar según plano
| PAR NOMINAL (Nm) | |||||||||||||

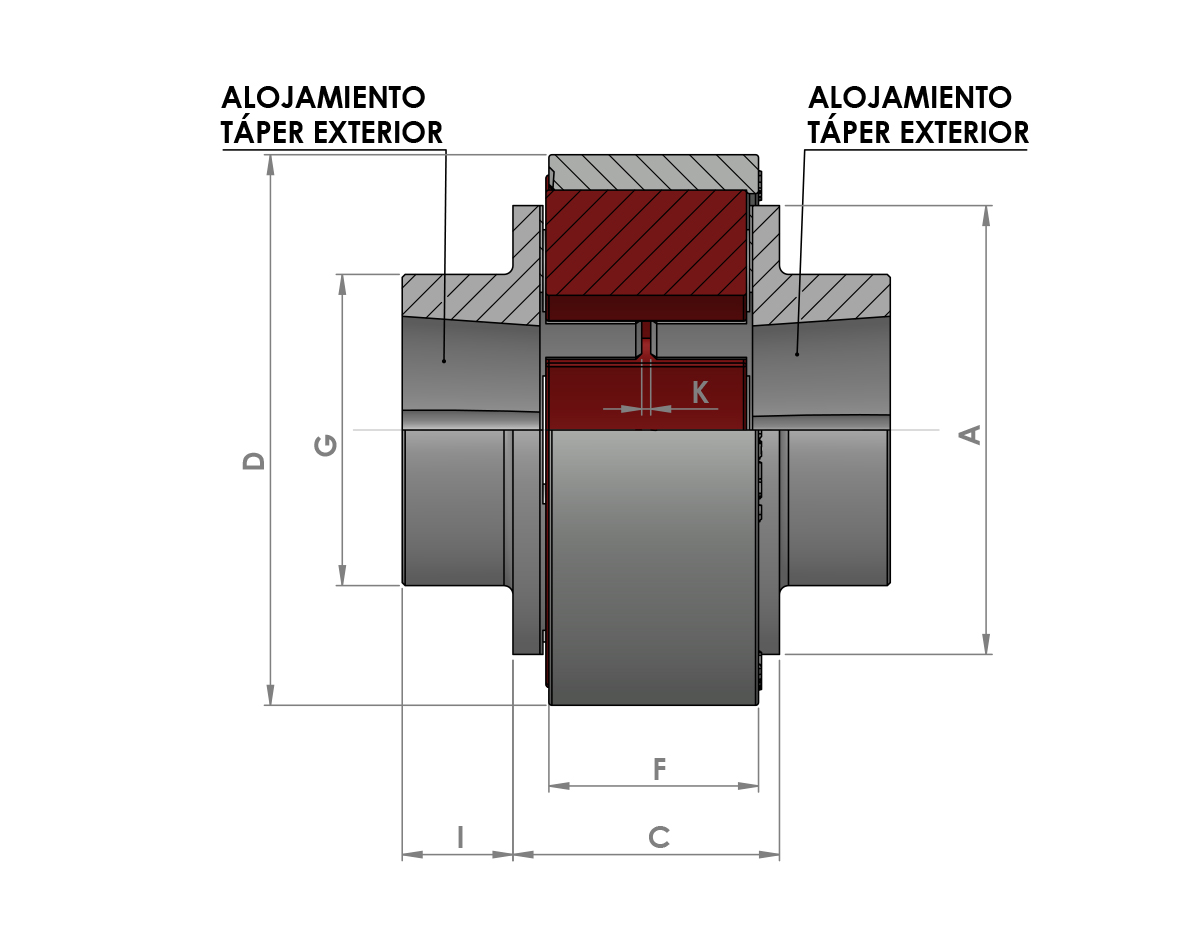

| REFERENCIA | ESTRELLA A x B | ESTRELLA 92ºShA | MÁX R.P.M | Taper Lock | P | D | A | G | I | C | F | K | PESO (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| XTC-75 | X-75 | 130 | 9.500 | 1108 | 82 | 92 | 75 | 52 | 18,5 | 45 | 35 | 2 | 0,9 |
| XTC-90 | X-90 | 270 | 8.000 | 1210 | 96 | 108 | 90 | 64 | 21 | 54 | 43 | 2 | 1,4 |
| XTC-105 | X-105 | 400 | 7.000 | 1610 | 98 | 125 | 105 | 75 | 19,5 | 59 | 45 | 2 | 1,9 |
| XTC-120 | X-120 | 600 | 6.000 | 2012 | 110 | 142 | 120 | 89 | 24,5 | 61 | 45 | 2 | 2,8 |
| XTC-150 | X-150 | 1.350 | 4.500 | 2517 | 150,5 | 175 | 150 | 110 | 34 | 82,5 | 60 | 2,5 | 6,2 |
| XTC-175 | X-175 | 1.810 | 4.000 | 2517 | 160,5 | 200 | 175 | 115 | 35 | 92,5 | 68 | 2,5 | 8,9 |
| XTC-200 | X-200 | 3.000 | 3.500 | 3020 | 193 | 225 | 200 | 138 | 42 | 71 | 76 | 3 | 12,5 |

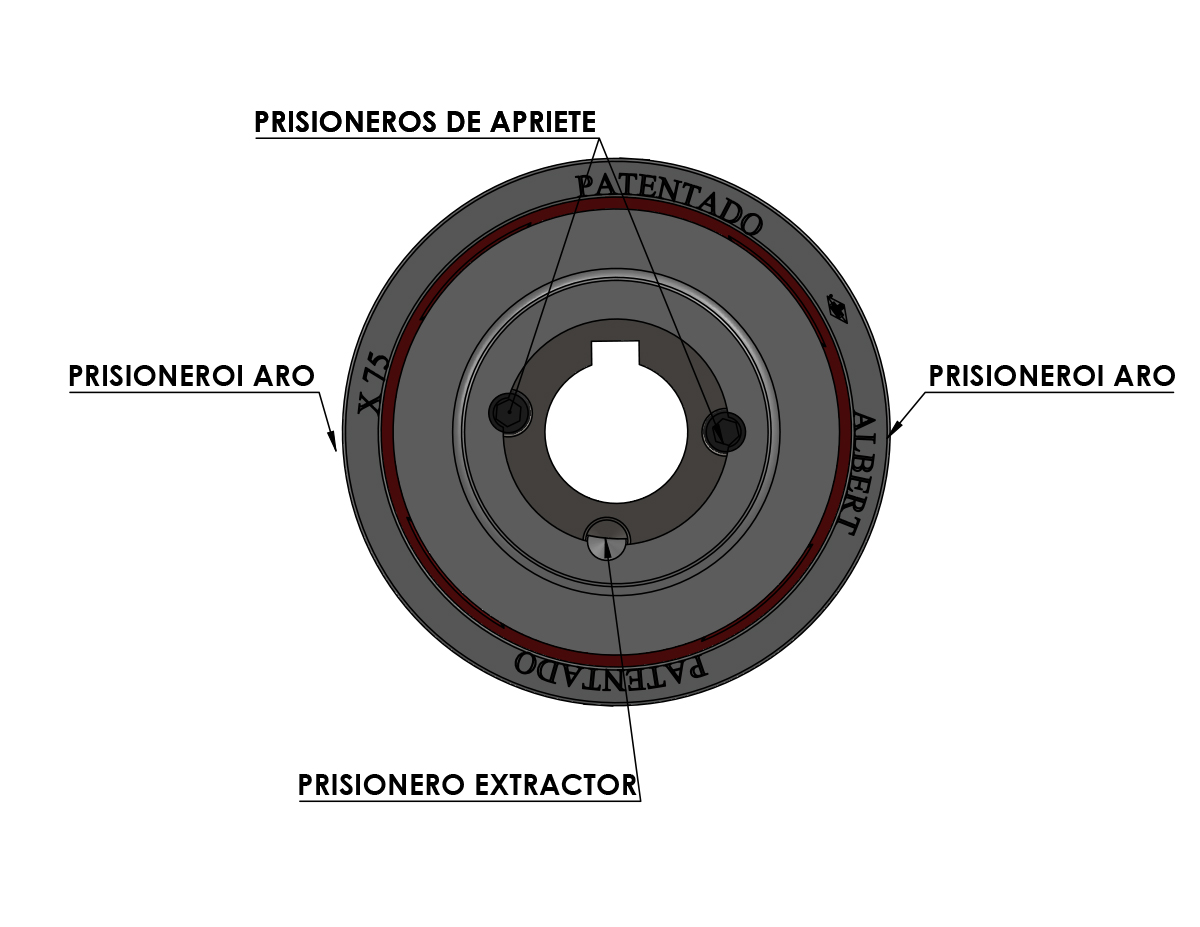

| Taper Lock | Ejes Disponibles | Longitud | Prisioneros | Par Apriete (Nm) | Peso Ø Mín (kg) |
|---|---|---|---|---|---|
| 1108 | 11-12-14-15-16-17-18-19-20-21-22-24-25-28 | 22,5 | 1/4" | 5,6 | 0,16 |
| 1210 | 12-14-15-16-17-18-19-20-21-22-24-25-28-30-32 | 25,5 | 3/8" | 20 | 0,28 |
| 1610 | 14-15-16-17-18-19-20-21-22-24-25-28-30-32-35-38-40-42 | 25,5 | 3/8" | 20 | 0,42 |
| 2012 | 15-16-17-18-19-20-21-22-24-25-28-30-32-35-38-40-42-45-48-50 | 32 | 7/16" | 31 | 0,75 |
| 2517 | 19-20-21-22-24-25-28-30-32-35-38-40-42-45-48-50-55-60-65 | 45 | 1/2" | 48 | 1,1 |
| 3020 | 25-28-30-32-35-38-40-42-45-48-50-55-60-65-70-75 | 51 | 5/8" | 90 | 2,7 |
