marzo 21, 2025ACOPLAMIENTOS FLEXIBLES DE ACERO FORJADO
SERIE TCI
0-6.250 Nm
DESCRIPCIÓN

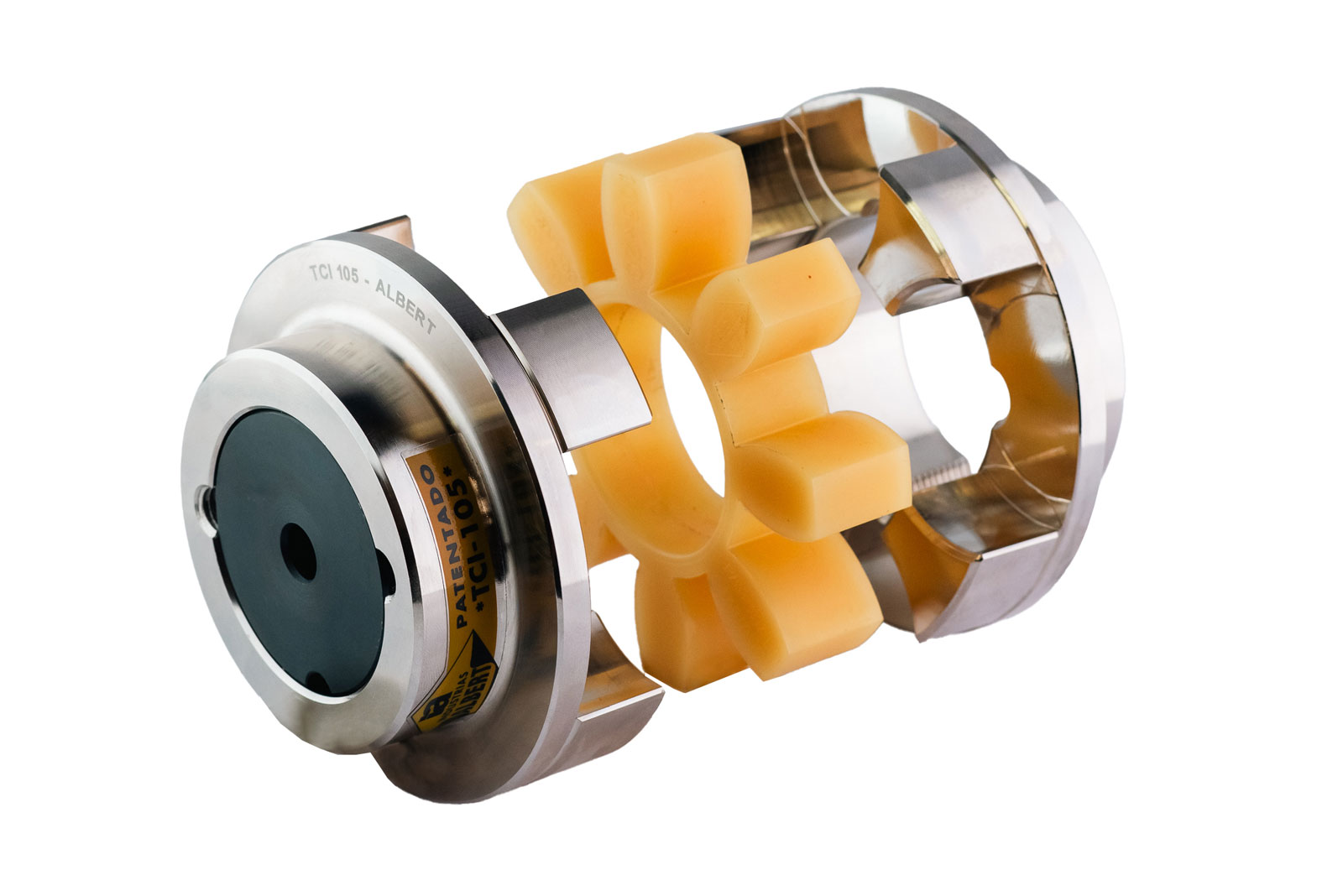

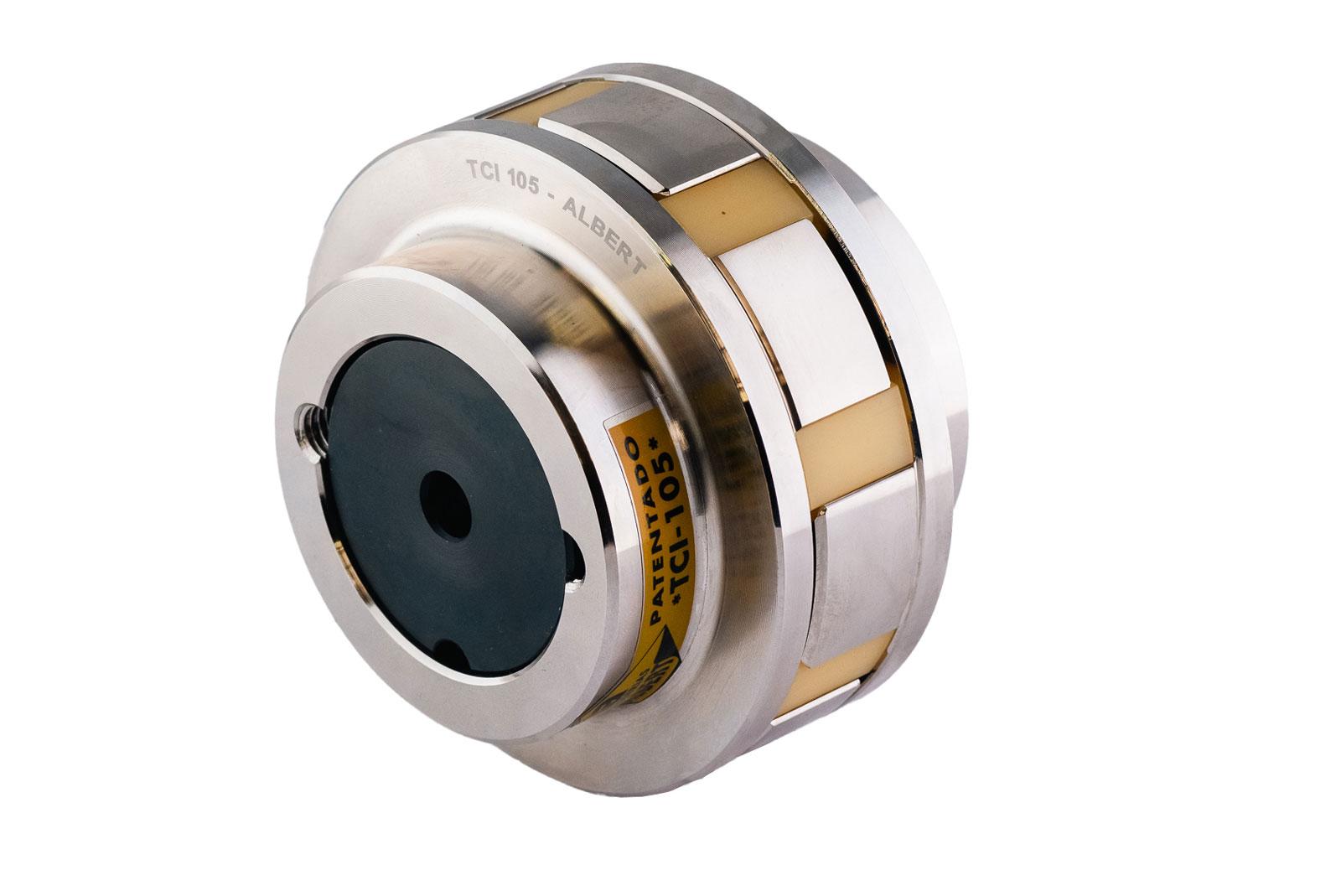

- Acoplamientos de garras, flexibles a la torsión con un diseño compacto y ligero. El acero forjado garantiza una larga vida útil, así como un magnífico comportamiento.
- Los acoplamientos cuentan con un tratamiento superficial de níquel, que aporta protección frente a la corrosión.
- Para un mismo tamaño de estrella, todas las Series son combinables entre sí ofreciendo una gran versatilidad para cualquier aplicación.
CARACTERÍSTICAS
- Acoplamientos de estrella flexibles a la torsión para Taper Lock
- Disponible fijación de Taper Lock por la parte interna(TCI) o externa del acoplamiento (TC)
ESPECIFICACIONES TÉCNICAS
- Material: Acero Forjado
- Tratamiento Superficial: Niquelado
- Versión ATEX disponible: T4- Estrella Azul y T6-Resto de Estrellas
- Posibilidad de mecanizar según plano
| PAR NOMINAL (Nm) | |||||||||||||||
| REFERENCIA | ESTRELLA A x B | ESTRELLA 85º ShA | ESTRELLA 90º ShA | ESTRELLA 92º ShA | ESTRELLA 96º ShA | ESTRELLA 98º ShA | ESTRELLA 64º ShD | R.P.M MÁX | Taper Lock | P | C | G | I | PESO (kg) | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TCI-75 | 75x16 | 80 | 80 | 100 | - | 170 | 210 | 9.500 | 1108 | 64 | 27 | 52 | 18,5 | 0,9 | |
| TCI-90 | 90x20 | 160 | 160 | 210 | - | 370 | 460 | 8.000 | 1210 | 74 | 32 | 64 | 21 | 1,4 | |
| TCI-105 | 105x20 | 270 | 270 | 310 | - | 525 | 650 | 7.000 | 1610 | 75 | 36 | 75 | 19,5 | 1,9 | |
| TCI-120 | 120x20 | 400 | 400 | 420 | - | 695 | 860 | 6.000 | 2012 | 87 | 38 | 89 | 24,5 | 2,8 | |
| TCI-150 | 150x28 | 900 | 900 | 1050 | - | 1575 | 1950 | 4.500 | 2517 | 120 | 52 | 110 | 34 | 6,2 | |
| TCI-200/40 | 200x40 | 3.050 | 3.050 | 3300 | 4125 | - | - | 3.500 | 3020 | 160 | 70 | 130 | 45 | 10,8 | |
| TCI-245 | 245X40 | 4.890 | 4.890 | 5000 | 6250 | - | - | 3.000 | 4040 | 260 | 80 | 170 | 90 | 90 | |
| Taper Lock | Ejes Disponibles | Longitud | Prisioneros | Par Apriete (Nm) | Peso Ø Mín (kg) |
|---|---|---|---|---|---|
| 1108 | 11-12-14-15-16-17-18-19-20-21-22-24-25-28 | 22,5 | 1/4" | 6 | 0,2 |
| 1210 | 12-14-15-16-17-18-19-20-21-22-24-25-28-30-32 | 25,5 | 3/8" | 20 | 0,3 |
| 1610 | 14-15-16-17-18-19-20-21-22-24-25-28-30-32-35-38-40-42 | 25,5 | 3/8" | 20 | 0,4 |
| 2012 | 15-16-17-18-19-20-21-22-24-25-28-30-32-35-38-40-42-45-48-50 | 32 | 7/16" | 31 | 0,8 |
| 2517 | 19-20-21-22-24-25-28-30-32-35-38-40-42-45-48-50-55-60-65 | 45 | 1/2" | 48 | 1,1 |
| 4040 | 40-42-45-48-50-55-60-65-70-75-80-85-90-95-100 | 51 | 5/8" | 172 | 2,8 |
| 3020 | 25-28-30-32-35-38-40-42-45-48-50-55-60-65-70-75 | 51 | 5/8" | 90 | 2,7 |
