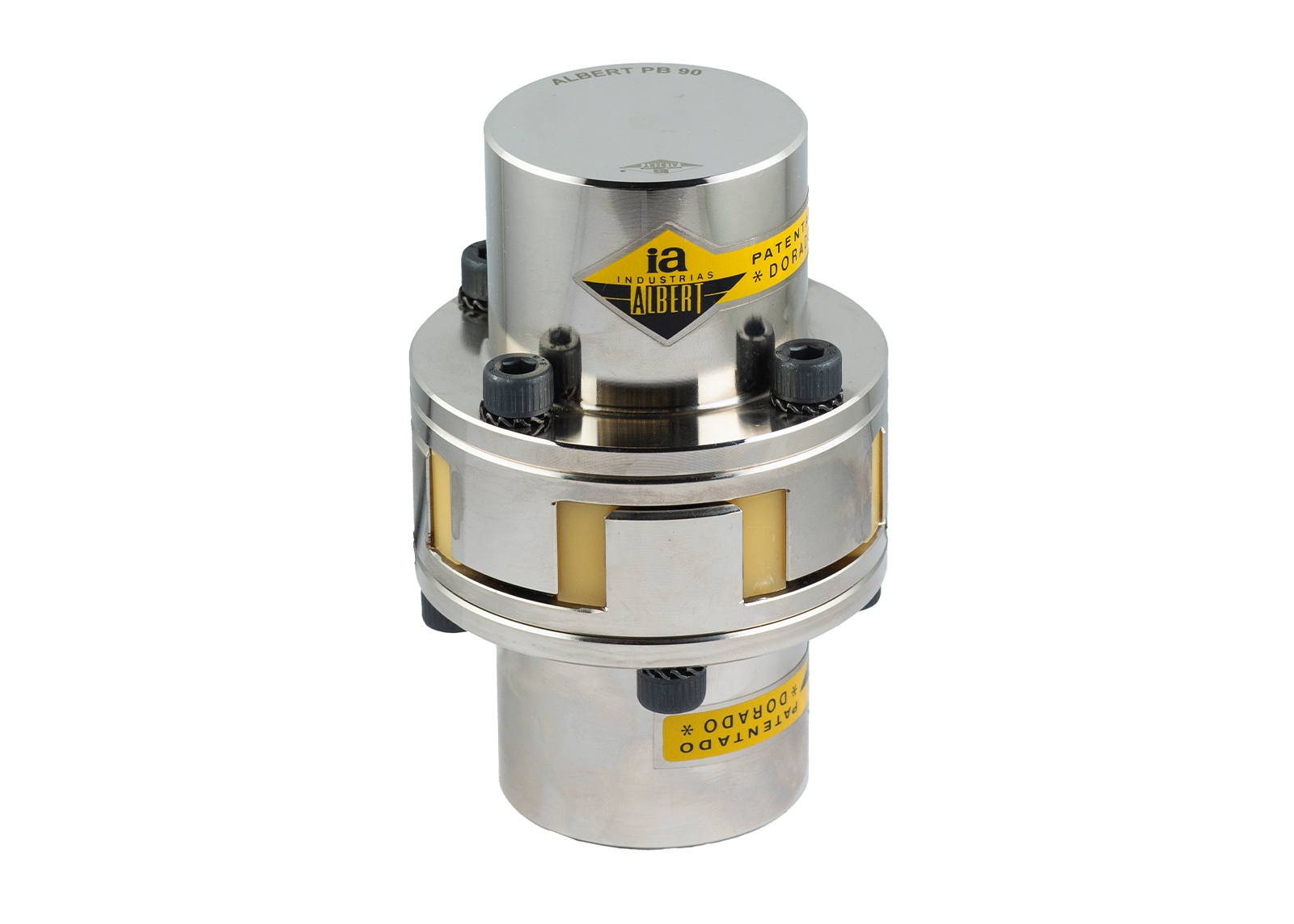

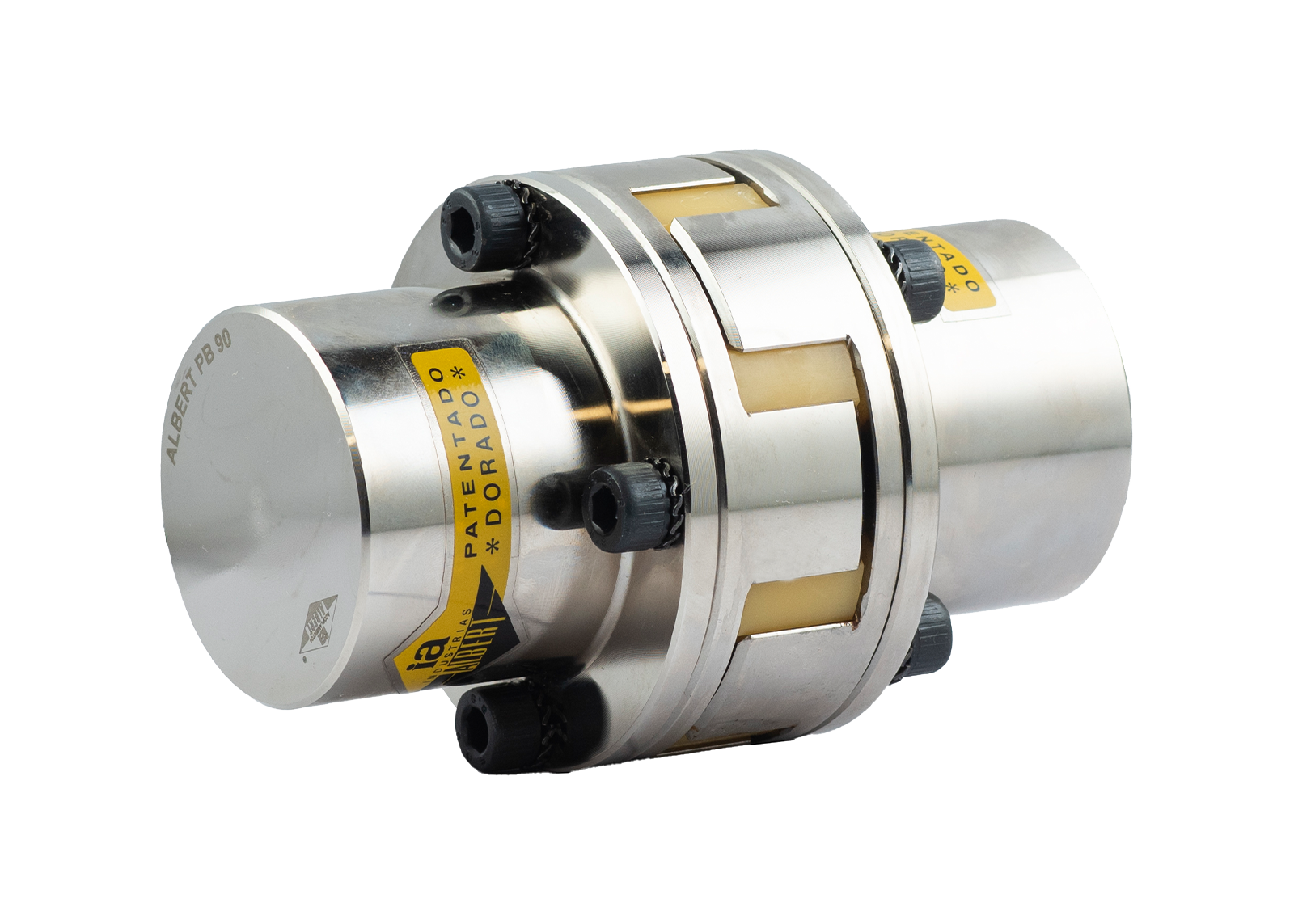

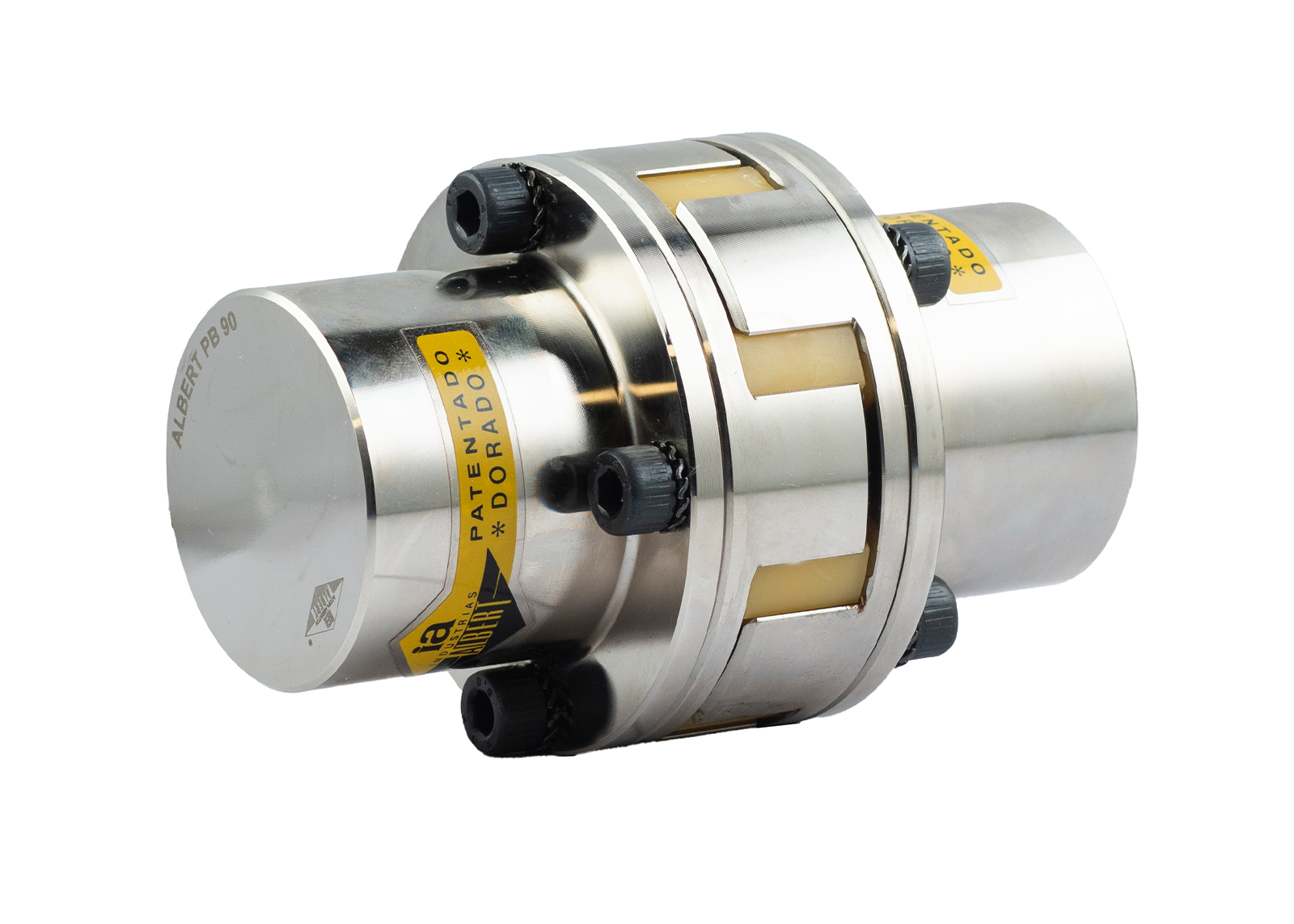

ACOPLAMIENTOS FLEXIBLES DE ACERO FORJADO

SERIE PB

0-16.900 Nm

DESCRIPCIÓN

Acoplamientos de garras, flexibles a la torsión con un diseño compacto y ligero. El acero forjado garantiza una larga vida útil, así como un magnífico comportamiento.
Los acoplamientos cuentan con un tratamiento superficial de níquel, que aporta protección frente a la corrosión.
Para un mismo tamaño de estrella, todas las Series son combinables entre sí ofreciendo una gran versatilidad para cualquier aplicación.

CARACTERÍSTICAS

Acoplamientos de estrella flexibles a la torsión con doble brida

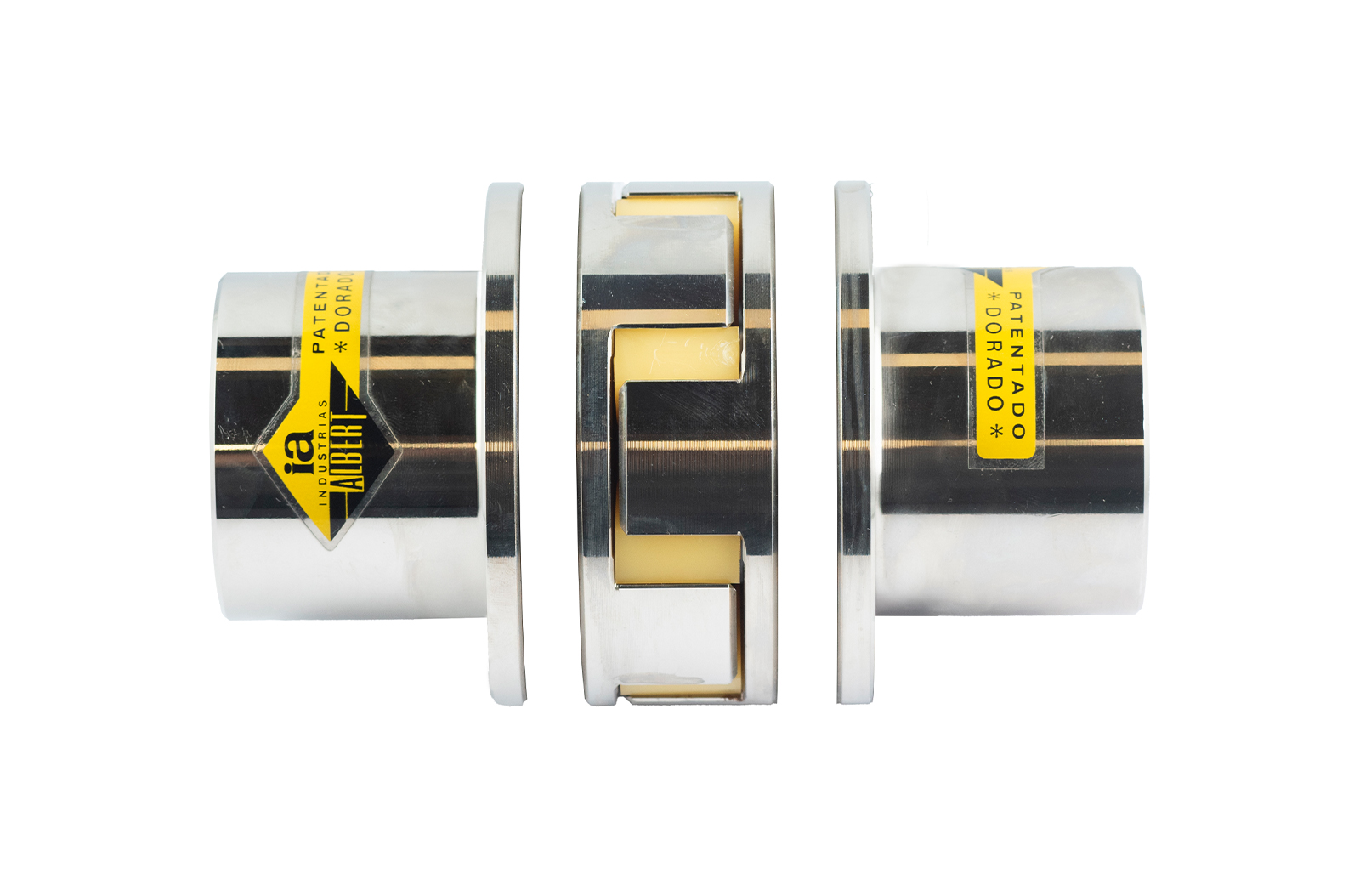

Sistema de reemplazo de estrella sin necesidad de desplazar ni lado conductor ni conducido
Diseñado para optimizar costes directos e indirectos de mantenimiento

FICHA TECNICA ACOPLAMIENTOS SERIE PB

Selección de acoplamientos para motores

Tabla de desalineaciones

ESPECIFICACIONES TÉCNICAS

Material: Acero Forjado
Tratamiento Superficial: Niquelado
Versión ATEX disponible: T4- Estrella Azul y T6-Resto de Estrellas
Posibilidad de mecanizar según plano

Ficha técnica completa de estrellas aquí

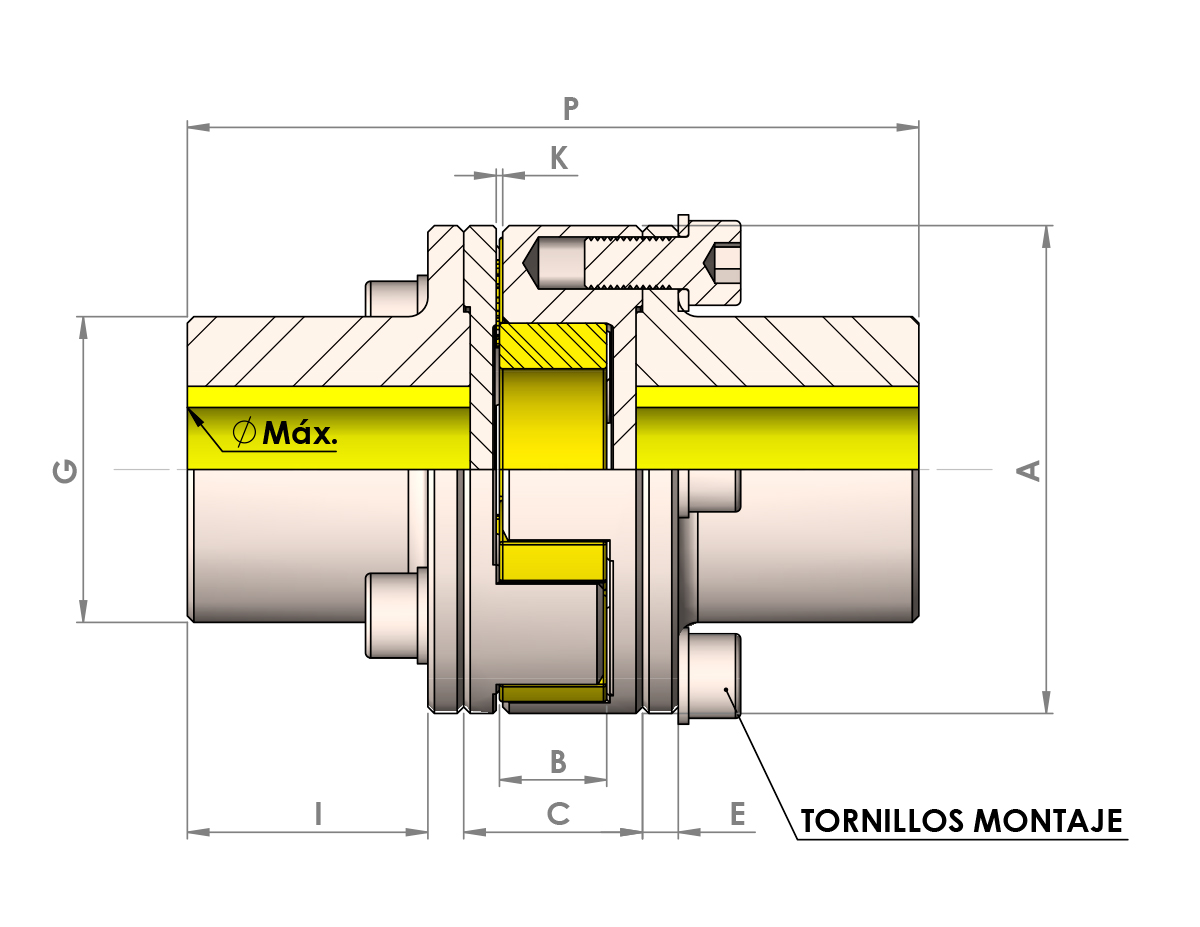

REFERENCIA	ESTRELLA A x B	MÁXIMO Ø EJES	ESTRELLA 85º ShA	ESTRELLA 90º ShA	ESTRELLA 92º ShA	ESTRELLA 96º ShA	ESTRELLA 98º ShA	ESTRELLA 64º ShD	R.P.M MÁX	P	C	G	I	E	K	Nº tornillos	Par Apriete (Nm)	PESO (kg)
			PAR NOMINAL (Nm)
PB-75	75x16	32	80	80	100	-	170	210	9500	114	29	47	37	5,5	2	4-M8	42	1,9
PB-90	90x20	45	160	160	210	-	370	460	8000	139	35	60	46	6	3	4-M8	42	3,5
PB-105	105x20	55	270	270	310	-	525	650	7000	161	39	70	53	8	3	4-M10	83	5,5
PB-120	120x20	60	400	400	420	-	695	860	6000	181	41	80	60	10	3	4-M10	83	8
PB-135	135x25	70	650	650	670	-	975	1220	5500	206	46	90	70	10	3	6-M10	83	12
PB-150	150x28	75	900	900	1050	-	1575	1950	4500	235	51	100	80	12	3	6-M10	83	17
PB-175	175x32	85	1.350	1350	1450	-	2175	2750	4000	265	59	115	90	13	3	8-M10	83	25
PB-200/35	200x35	100	1900	1900	2400	-	3600	4500	3500	295	65	130	100	15	4	8-M12	125	36
PB-200/40	200x40	100	3.050	3.050	3300	4125	-	-	3500	304	74	130	100	15	4	8-M12	125	35
PB-245	245x40	130	4.890	4.890	5000	6250	-	-	3000	384	84	170	130	20	4	8-M14	200	75
PB-300	300x50	150	7.900	7.900	8500	10700	-	-	2300	444	100	200	150	22	4	12-M16	4300	120
PB-350	350x55	190	12.000	12.000	13500	16900	-	-	2000	480	110	250	160	25	5	16-M20	590	200

FICHA TÉCNICA

ESPECIFICACIONES TÉCNICAS

Descargar PDF Serie PB

CERTIFICACIONES

ISO 9001

CERTIFICACIONES

ATEX
