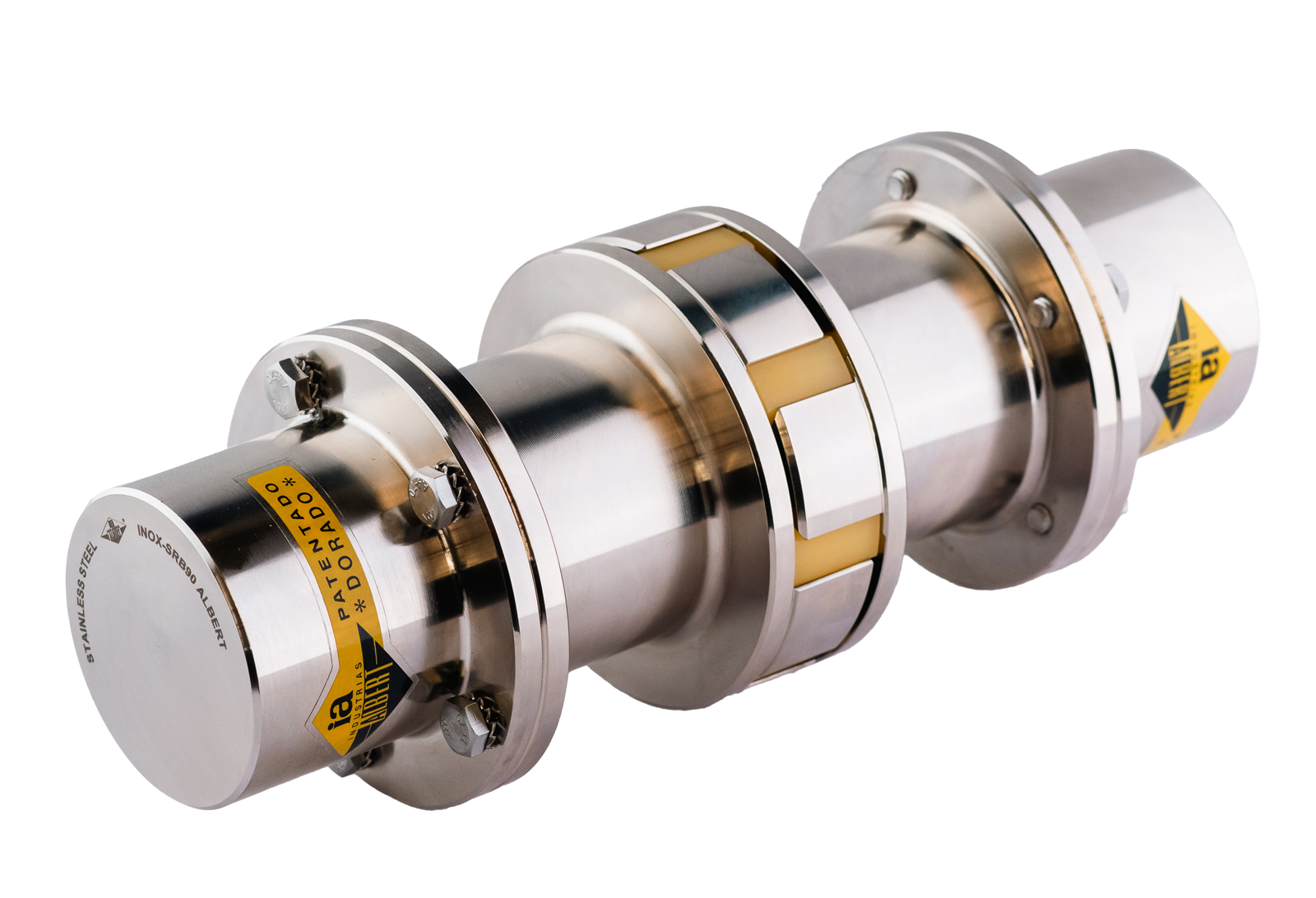

ACOPLAMIENTOS FLEXIBLES DE ACERO INOXIDABLE

SERIE SRB-INOX

0-6.250 Nm

DESCRIPCIÓN

Serie de acoplamientos realizados en acero inoxidable de calidad 316-L.
Para actividades que por sus altas exigencias, necesitan materiales que le aseguren resistencia extrema a la oxidación. Industria naval, alimentaria, química…

CARACTERÍSTICAS

Acoplamiento de estrella flexibles a la torsión con distanciador
Diseñado para conectar ejes con separaciones por encima de lo estándar, disponibles varias longitudes de distanciador
Permite el desmontaje del lado motriz para mantenimiento sin necesidad de desplazar lado conducido

FICHA TECNICA ACOPLAMIENTOS SERIE SRB-INOX

Selección de acoplamientos para motores

Tabla de desalineaciones

ESPECIFICACIONES TÉCNICAS

Material: Acero Inoxidable 316L
Versión ATEX disponible: T4- Estrella Azul y T6-Resto de Estrellas
Posibilidad de mecanizar según plano

Ficha técnica completa de estrellas aquí

REFERENCIA	ESTRELLA A x B	MÁXIMO Ø EJES	ESTRELLA 85º ShA	ESTRELLA 90º ShA	ESTRELLA 92º ShA	ESTRELLA 96º ShA	ESTRELLA 98º ShA	ESTRELLA 64º ShD	R.P.M MÁX	P	J	G	I	E	K	H	Nº tornillos	Par Apriete (Nm)	PESO (kg)
			PAR NOMINAL (Nm)
INOX SRB-75	75x16	38	80	80	100	-	170	210	9.500	185 225	100 140	50	36,5	5,5	3	36	5-M6		2,8 3,1
INOX SRB-90	90x20	45	160	160	210	-	370	460	8.000	204 244	100 140	60	46	6	3	46	5-M6		4,6 5,2
INOX SRB-120	120x20	60	400	400	420	-	695	860	6.000	240 280	100 140	80	60	10	3	55	5-M8	42	10,6 11,5
INOX SRB-150	150x28	75	900	900	1050	-	1575	1950	4.500	320 360	140 180	100	78	12	4	75	6-M10	83	21 22
INOX SRB-200	200x35	100	1.900	1.900	2400	-	3600	4500	3.500	410 480	180 250	130	100	15	5	88	8-M12	125	45 73
INOX SRB-245	245x40	130	4.890	4.890	5000	6250	-	-	3.000	480 550	180 250	170	130	20	5	130	8-M14	200	66 73

FICHA TÉCNICA

ESPECIFICACIONES TÉCNICAS

Descargar PDF Serie SRB-INOX
