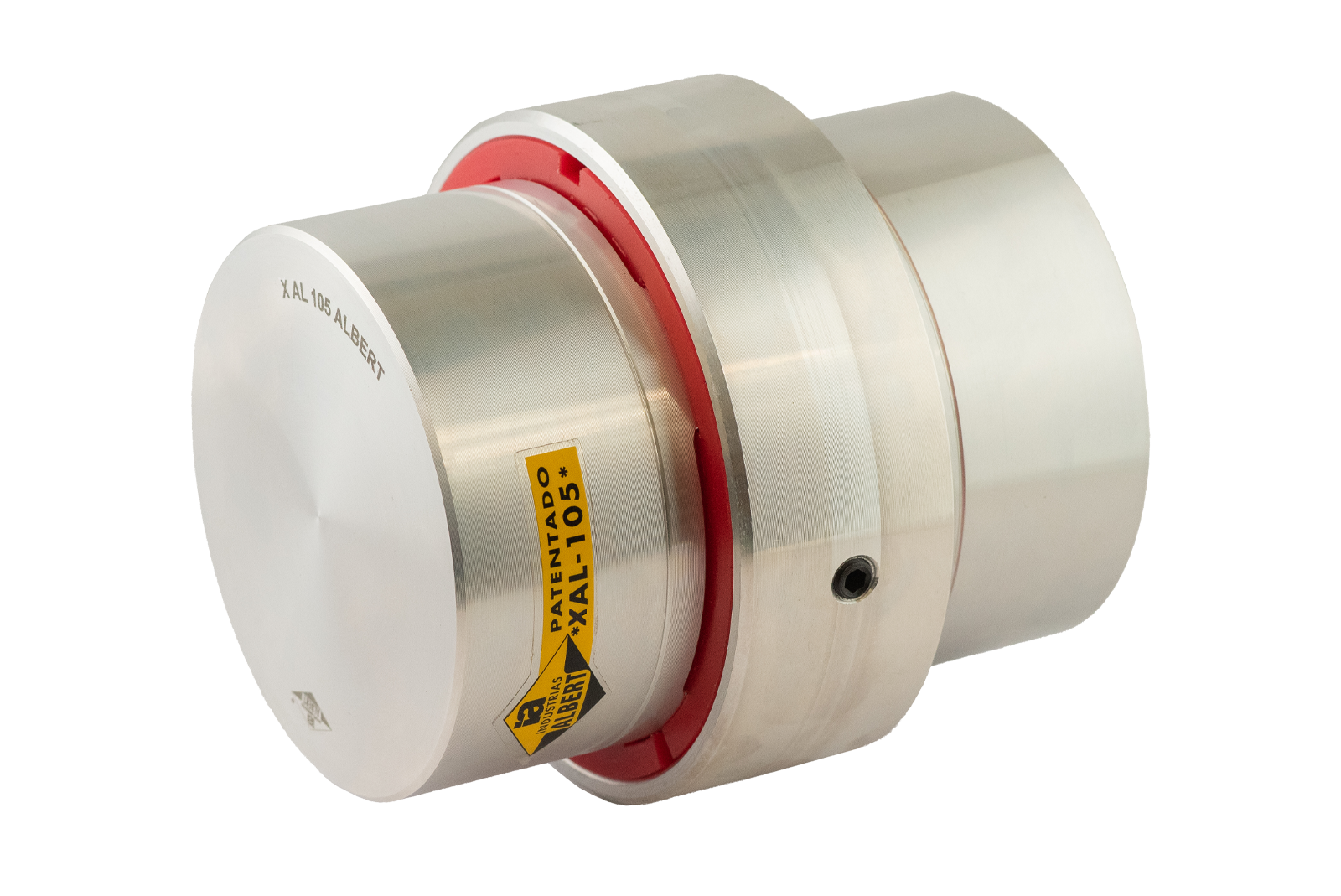

agosto 13, 2025ACOPLAMIENTOS FLEXIBLES
SERIE XAL
0-400 Nm
DESCRIPCIÓN
- Acoplamientos de garras flexibles a la torsión, caracterizado por su gran ligereza y su resistencia a la corrosión. Utilizado en ambientes corrosivos medios-altos, hasta categoría C4.
CARACTERÍSTICAS
- Serie económica de acoplamientos de estrella flexibles a la torsión
- Sistema de fijación a eje Disponible mediante chavetero o mordaza
- Fabricado en varias longitudes
- Estrella de montaje exterior, diseñada para un mantenimiento rápido y sencillo
ESPECIFICACIONES TÉCNICAS
- Material: Aluminio 6082
- Posibilidad de mecanizar según plano
| PAR NOMINAL (Nm) | ||||||||||||||
| REFERENCIA | ESTRELLA A x B | MÁXIMO Ø EJES | ESTRELLA 92ºShA | R.P.M MÁX | P | D | A | I | F | K | PESO (kg) | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| XAL-50 | X-50 | 24 | 15 | 12.000 | 50 | 62 | 50 | 25 | 22 | 1,5 | 0,4 | |||
| XAL-60 | X-60 | 32 | 40 | 11.000 | 62 | 74 | 60 | 30,5 | 30 | 1,5 | 0,6 | |||
| XAL-75 | X-75 | 38 | 100 | 9.500 | 100 | 92 | 75 | 37 | 35 | 2 | 1,4 | |||
| XAL-90 | X-90 | 48 | 210 | 8.000 | 124 | 108 | 90 | 42,5 | 43 | 2 | 2 | |||
| XAL-105 | X-105 | 55 | 310 | 7.000 | 142 | 125 | 105 | 50 | 45 | 2 | 3,5 | |||
FICHA TÉCNICA
ESPECIFICACIONES TÉCNICAS
CERTIFICACIONES
ISO 9001
CERTIFICACIONES
ATEX
