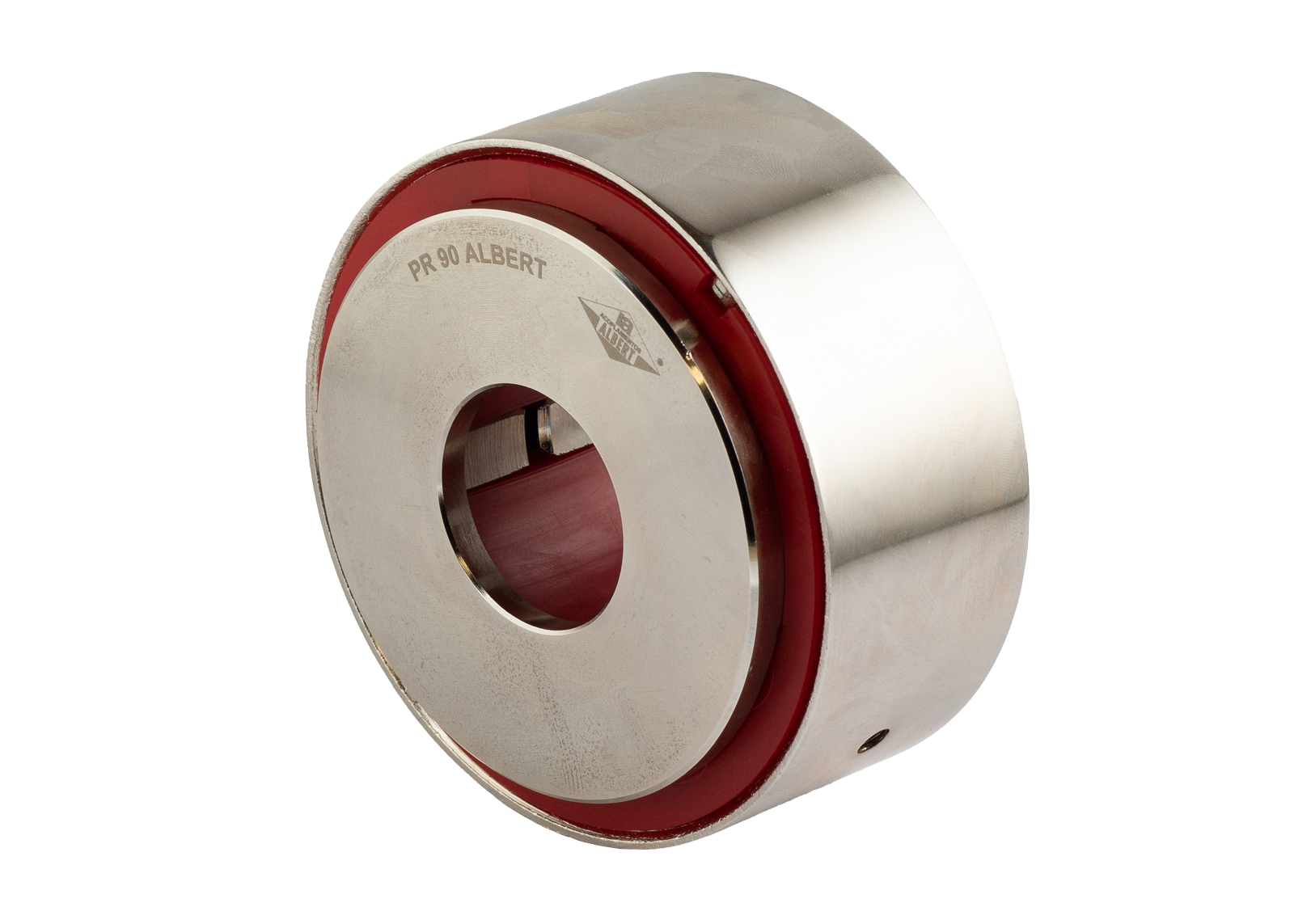

marzo 21, 2025ACOPLAMIENTOS FLEXIBLES DE ACERO FORJADO
SERIE XPR
0-3.000 Nm
DESCRIPCIÓN
- Acoplamientos de garras, flexibles a la torsión con un diseño compacto y ligero. El acero forjado garantiza una larga vida útil, así como un magnífico comportamiento.
- Los acoplamientos cuentan con un tratamiento superficial de níquel, que aporta protección frente a la corrosión.
- Para un mismo tamaño de estrella, todas las Series son combinables entre sí ofreciendo una gran versatilidad para cualquier aplicación.
CARACTERÍSTICAS
- Acoplamientos flexible a la torsión de estrella con conexión de brida a ambos lados
- Sistema de fijación de tornillos fabricado a medida del cliente
- Permite un desmontaje radial sin necesidad de desplazar la parte accionadora ni accionada
- Estrella de montaje exterior, diseñada para un mantenimiento rápido y sencillo
ESPECIFICACIONES TÉCNICAS
- Material: Acero Forjado
- Tratamiento Superficial: Niquelado
- Versión ATEX disponible: T4- Estrella Azul y T6-Resto de Estrellas
- Posibilidad de mecanizar según plano
| PAR NOMINAL (Nm) | ||||||||||
| REFERENCIA | ESTRELLA A x B | ESTRELLA 92ºShA | MÁX R.P.M. | A | D | P | H | F | K | Peso (kg) |
|---|---|---|---|---|---|---|---|---|---|---|
| XPR-75 | X-75 | 130 | 9.500 | 75 | 92 | 45 | 37 | 35 | 2 | 0,8 |
| XPR-90 | X-90 | 270 | 8.000 | 90 | 108 | 54 | 37 | 43 | 2 | 1,3 |
| XPR-105 | X-105 | 400 | 7.000 | 105 | 125 | 59 | 19 | 45 | 2 | 2,3 |
| XPR-120 | X-120 | 600 | 6.000 | 120 | 142 | 61 | 23 | 45 | 2 | 3 |
| XPR-135 | X-135 | 900 | 5.500 | 135 | 159 | 70,5 | 23 | 54 | 2,5 | 4,5 |
| XPR-150 | X-150 | 1.350 | 4.500 | 150 | 175 | 78,5 | 26 | 60 | 2,5 | 5,9 |
| XPR-175 | X-175 | 1.810 | 4.000 | 175 | 200 | 90,5 | 26 | 68 | 2,5 | 9 |
| XPR-200/35 | X-200 | 3.000 | 3.500 | 200 | 225 | 99 | 26 | 76 | 3 | 12,8 |
FICHA TÉCNICA
ESPECIFICACIONES TÉCNICAS
CERTIFICACIONES
ISO 9001
CERTIFICACIONES
ATEX
