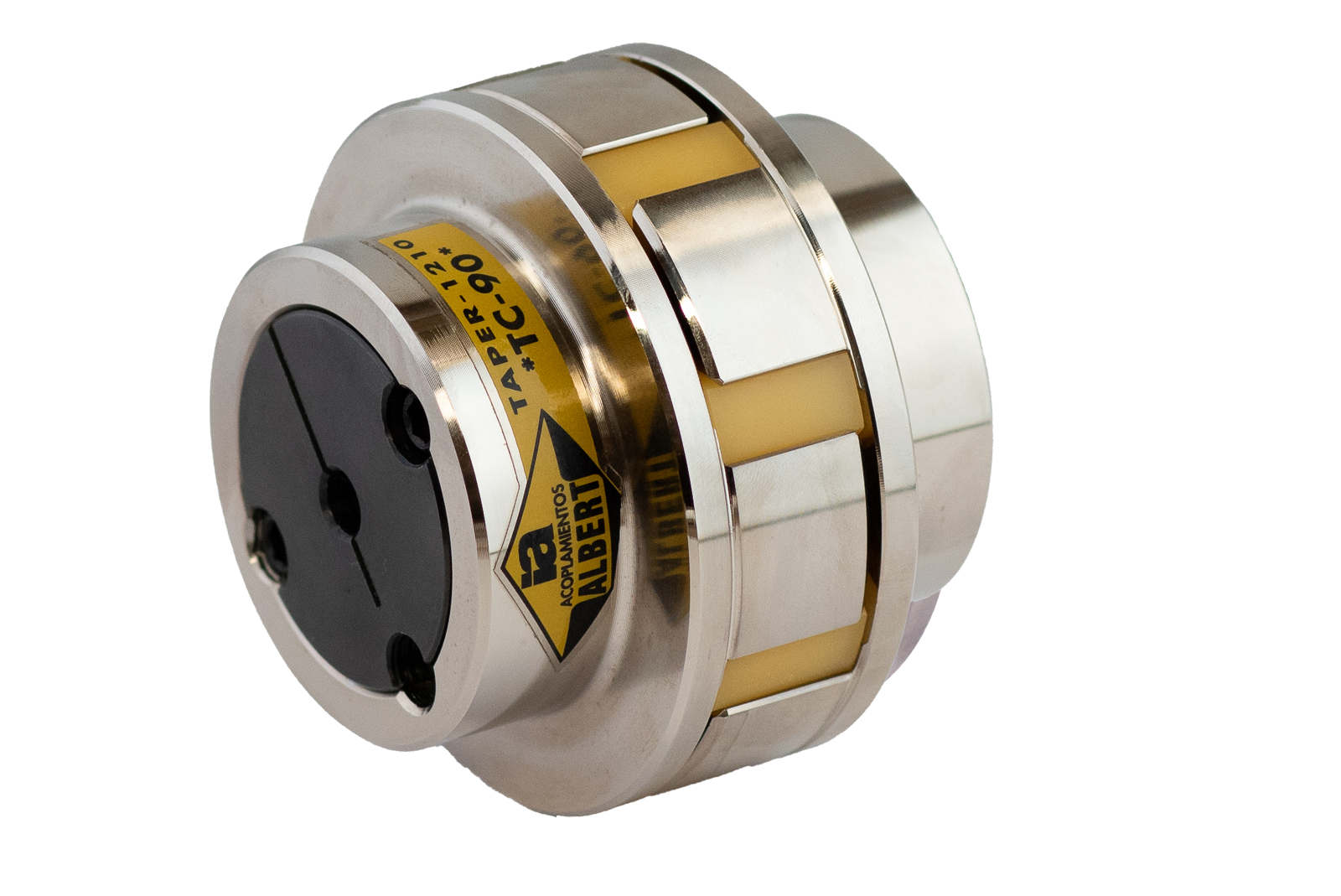

ACOPLAMIENTOS FLEXIBLES DE ACERO FORJADO

SERIE TC

0-10.700 Nm

DESCRIPCIÓN

Acoplamientos de garras, flexibles a la torsión con un diseño compacto y ligero. El acero forjado garantiza una larga vida útil, así como un magnífico comportamiento.
Los acoplamientos cuentan con un tratamiento superficial de níquel, que aporta protección frente a la corrosión.
Para un mismo tamaño de estrella, todas las Series son combinables entre sí ofreciendo una gran versatilidad para cualquier aplicación.

CARACTERÍSTICAS

Acoplamientos de estrella flexibles a la torsión para Taper Lock
Disponible fijación de Taper Lock por la parte interna(TCI) o externa del acoplamiento (TC)

FICHA TECNICA ACOPLAMIENTOS SERIE TC

Selección de acoplamientos para motores

Tabla de desalineaciones

ESPECIFICACIONES TÉCNICAS

Material: Acero Forjado
Tratamiento Superficial: Niquelado
Versión ATEX disponible: T4- Estrella Azul y T6-Resto de Estrellas
Posibilidad de mecanizar según plano
Cotas en mm

Ficha técnica completa de estrellas aquí

REFERENCIA	ESTRELLA A x B	ESTRELLA 85º ShA	ESTRELLA 90º ShA	ESTRELLA 92º ShA	ESTRELLA 96º ShA	ESTRELLA 98º ShA	ESTRELLA 64º ShD	R.P.M MÁX	Taper Lock	P	C	G	I	Peso (kg)
		PAR NOMINAL (Nm)
TC-75	75x16	80	80	100	-	170	210	9.500	1108	64	27	52	18,5	0,9
TC-90	90x20	160	160	210	-	370	460	8.000	1210	74	32	64	21	1,4
TC-105	105x20	270	270	310	-	525	650	7.000	1610	75	36	75	19,5	1,9
TC-120	120x20	400	400	420	-	695	860	6.000	2012	87	38	89	24,5	2,8
TC-150	150x28	900	900	1.050	-	1.575	1.950	4.500	2517	120	52	110	34	6,2
TC-200/35	200X35	1.900	1.900	2.400	-	3.600	4.500	3.500	3020	155	65	138	45	14
TC-200/40	200x40	-	3.050	3.300	4.125	-	-	3.500	3020	160	70	138	45	12
TC-245	245x40	-	4.890	5.000	6.250	-	-	3.000	4040	250	80	170	85	35
TC-300	300x50	-	7.900	8.500	10.700	-	-	2.300	4545	296	96	200	100	42,5

Taper Lock	Ejes Disponibles	Longitud (mm)	Prisioneros	Par de Apriete (Nm)	Peso Táper Ø Mín. (kg)
1108	11-12-14-15-16-17-18-19-20-21-22-24-25-28	22,5	1/4″ × 1/2″	6	0,16
1210	12-14-15-16-17-18-19-20-21-22-24-25-28-30-32	25,5	3/8″ × 5/8″	20	0,32
1610	14-15-16-17-18-19-20-21-22-24-25-28-30-32-35-38-40-42	25,5	3/8″ × 5/8″	20	0,41
2012	15-16-17-18-19-20-21-22-24-25-28-30-32-35-38-40-42-45-48-50	32	7/16″ × 7/8″"	31	0,75
2517	19-20-21-22-24-25-28-30-32-35-38-40-42-45-48-50-55-60-65	45	1/2″ × 1″	48	1,06
3020	25-28-30-32-35-38-40-42-45-48-50-55-60-65-70-75	51	5/8″ × 1 1/4″	90	2,50
4040	40-42-45-48-50-55-60-65-70-75-80-85-90-95-100	101	3/4″ × 1 1/2″	169	7,68
4545	55-60-65-70-75-80-85-90-95-100-105-110	115	7/8″ × 2″	192	10,50
