¿Qué tipos de acoplamientos fabricáis?

Fabricamos dos tipos de acoplamientos: rígidos y elásticos. Acoplamientos rígidos: No permiten movimiento angular, axial o radial entre los ejes acoplados. Son ideales para aplicaciones de alta precisión y para transmitir grandes cantidades de potencia. Acoplamientos elásticos: Permiten cierto grado de movimiento angular, axial o radial entre los ejes acoplados, lo que los hace ideales para absorber vibraciones o compensar desalineaciones.

¿En qué sectores se pueden utilizar los acoplamientos?

Los acoplamientos o acoples son elementos de conexión mecánica utilizados para transmitir el movimiento de una máquina a otra. Están diseñados para compensar desalineaciones entre ejes, reducir vibraciones y prolongar la vida útil de los componentes. Pueden utilizarse en sectores como la industria automotriz, alimentaria, energética, química, naval, papelera, metalúrgica y muchas más.

¿Necesito una pieza a medida, la podéis fabricar?

Sí. Podemos fabricar acoplamientos mecanizados bajo las especificaciones del cliente (ejes, chaveteros, longitudes o medidas) en un plazo mínimo. Nos adaptamos completamente a las necesidades del cliente, ofreciendo acoplamientos especiales o a medida con materiales y mecanizados personalizados bajo plano.

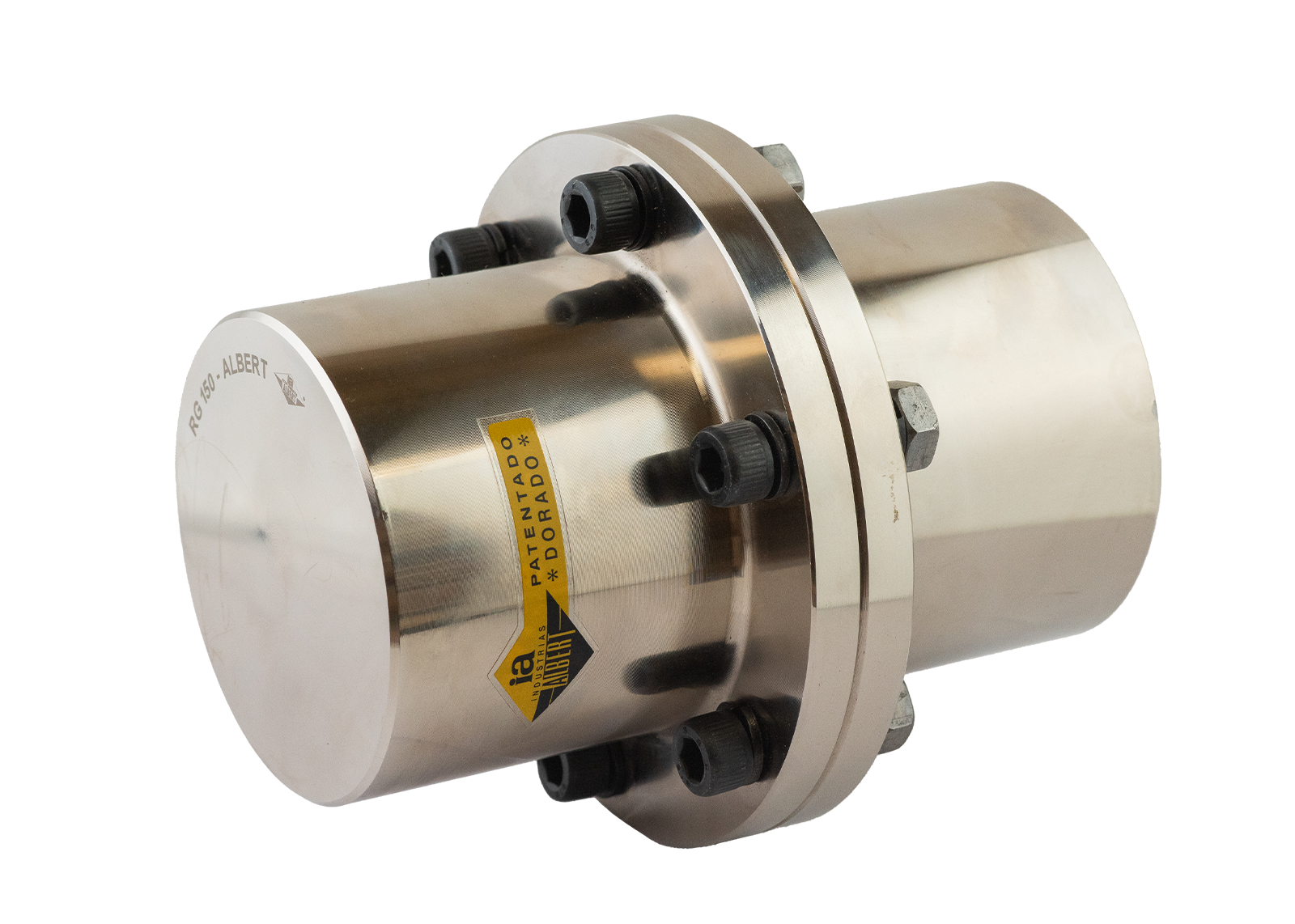

ACOPLAMIENTOS FLEXIBLES DE ACERO FORJADO

SERIE RG

0-25.000 Nm

DESCRIPCIÓN

Acoplamientos de garras, flexibles a la torsión con un diseño compacto y ligero. El acero forjado garantiza una larga vida útil, así como un magnífico comportamiento.
Los acoplamientos cuentan con un tratamiento superficial de níquel, que aporta protección frente a la corrosión.
Para un mismo tamaño de estrella, todas las Series son combinables entre sí ofreciendo una gran versatilidad para cualquier aplicación.

CARACTERÍSTICAS

Acoplamientos rígido, de precisión
Diseñado para aplicaciones donde se requiera una elevada transmisión de potencia

FICHA TECNICA ACOPLAMIENTOS RG

Selección de acoplamientos para motores

Tabla de desalineaciones

ESPECIFICACIONES TÉCNICAS

Material: Acero Forjado
Tratamiento Superficial: Niquelado
Versión ATEX disponible: T4- Estrella Azul y T6-Resto de Estrellas
Posibilidad de mecanizar según plano
Cota K: Separación entre bujes necesaria para desmontaje de parte central
Calidad de los Tornillos 12.9
Cotas en mm

Ficha técnica completa de estrellas aquí

REFERENCIA	MÁXIMO Ø EJES	Par Nominal (Nm)	MÁX R.P.M.	P	A	G	I	Nº tornillos	Par Apriete (Nm)	Peso (kg)

RG-50	20	95	12.000	52	50	28	22	4-M6	18	0,4
RG-60	24	120	11.000	66	60	36	28	4-M6	18	0,7
RG-75	32	270	9.500	85	75	47	37	4-M8	42	1,5
RG-90	45	320	8.000	104	90	60	46	4-M8	42	2,8
RG-105	55	600	7.000	122	105	70	53	4-M10	85	4
RG-120	60	700	6.000	140	120	80	60	4-M10	85	6
RG-135	70	1.200	5.500	160	135	90	70	6-M10	85	9
RG-150	75	1.400	4.500	180	150	100	78	6-M10	85	13
RG-175	85	2.200	4.000	206	175	115	90	8-M10	85	18,5
RG-200	100	3.500	3.500	230	200	130	100	8-M12	145	26
RG-245	150	6.500	3.000	300	245	170	130	8-M14	250	58
RG-300	150	14.500	2.300	340	300	200	150	12-M16	370	98
RG-350	150	25.000	2.000	370	350	250	160	16-M16	370	160
