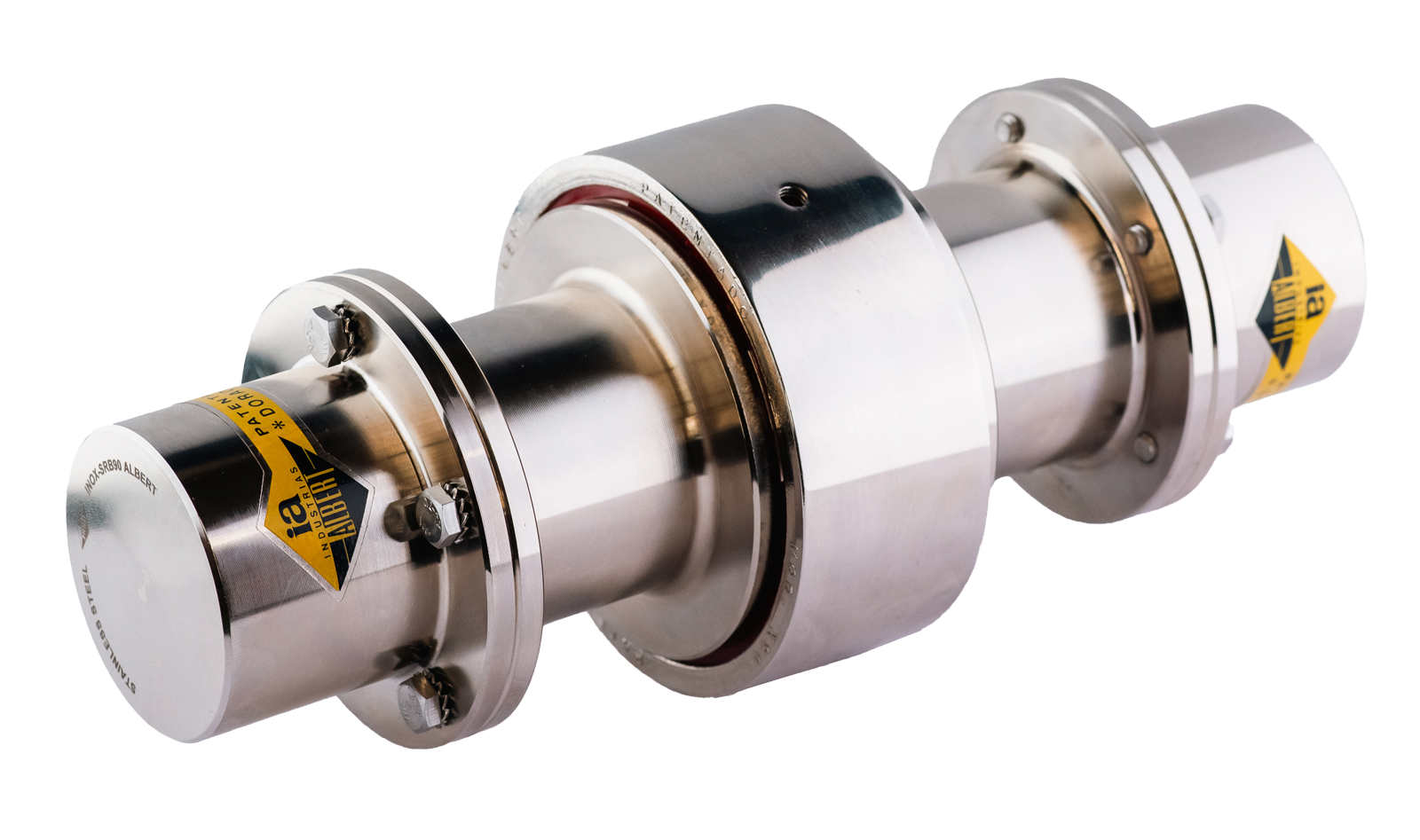

marzo 18, 2025ACOPLAMIENTOS FLEXIBLES SERIE INOXIDABLE
SERIE XSRB-INOX
0-3.000 Nm
DESCRIPCIÓN
- Serie de acoplamientos realizados en acero inoxidable de calidad 316-L.
- Para actividades que por sus altas exigencias, necesitan materiales que le aseguren resistencia extrema a la oxidación. Industria naval, alimentaria, química…
CARACTERÍSTICAS
- Acoplamiento flexible a la torsión con distanciador para conectar ejes con separaciones grandes
- Diseñado para desmontaje del lado motriz para mantenimiento sin necesidad de desplazar lado conducido
- Disponibles varias longitudes de distanciador
- Estrella de montaje exterior, diseñada para un mantenimiento rápido y sencillo
ESPECIFICACIONES TÉCNICAS
- Material: Acero Inoxidable 316L
- Versión ATEX disponible: T4- Estrella Azul y T6-Resto de Estrellas
- Posibilidad de mecanizar según plano
| PAR NOMINAL (Nm) | ||||||||||||||||||
| REFERENCIA | ESTRELLA A x B | MÁXIMO Ø EJES | ESTRELLA 92ºShA | MÁX R.P.M. | P | J | D | A | G | I | E | C | F | K | H | Nº tornillos | Par Apriete (Nm) | Peso (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| INOX XSRB-75 | X-75 | 38 | 130 | 7.000 | 201 241 |
115 155 |
92 | 75 | 50 | 37 | 5,5 | 45 | 35 | 2 | 36 | 5-M6 | 17 | 3,1 |
| INOX XSRB-90 | X-90 | 45 | 270 | 6.000 | 224 264 |
119 159 |
108 | 90 | 60 | 46 | 6 | 54 | 43 | 2 | 46 | 5-M6 | 17 | 5,1 5,7 |
| INOX XSRB-120 | X-120 | 60 | 600 | 4.500 | 261 301 |
120 160 |
142 | 120 | 80 | 60 | 10 | 61 | 45 | 2 | 55 | 5-M8 | 42 | 11,4 12,3 |
| INOX XSRB-150 | X-150 | 75 | 1.350 | 3.500 | 348 288 |
167,5 207,5 |
175 | 150 | 100 | 78 | 12 | 82,5 | 60 | 2,5 | 75 | 6-M10 | 83 | 22,6 26,6 |
| INOX XSRB-200 | X-200 | 100 | 3.000 | 3.000 | 448 518 |
218 288 |
225 | 200 | 130 | 100 | 15 | 103 | 76 | 3 | 88 | 8-M12 | 125 | 48 53 |
